↵Σύστημα στερέωσης ράγας και κλιπ

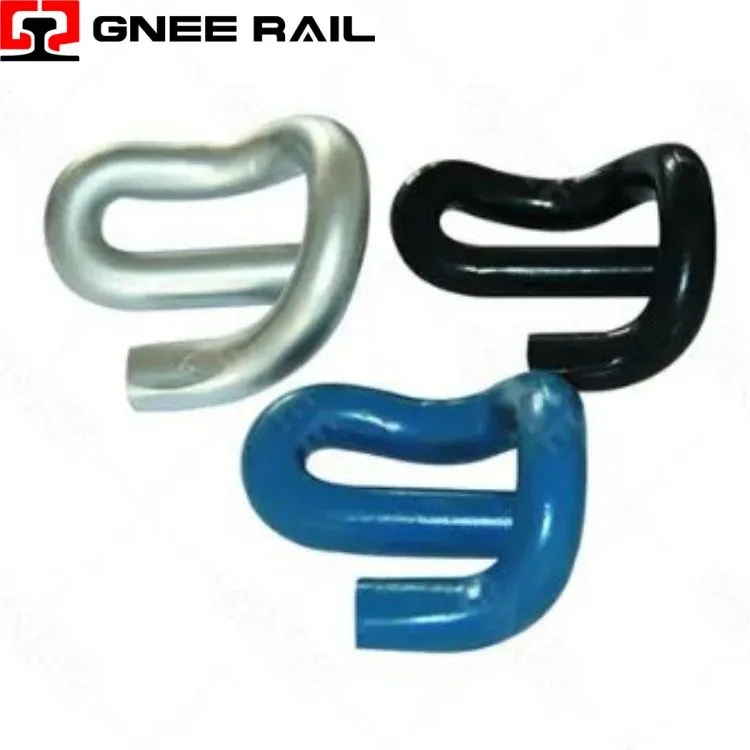

Ένα σιδηροδρομικό E-Clip είναι ασυσκευή στερέωσης από χάλυβα με τεντωμένο ελατήριοπου ασφαλίζει το πόδι της ράγας στον ώμο του κρεβατιούελαστική παραμόρφωση και αντίσταση στρέψης-μοναδικό μεταξύ των συνδετήρων σιδηροτροχιάς για αυτόαυτο-ρυθμιζόμενη δύναμη σύσφιξηςπου αυξάνεται υπό δυναμικό φορτίο, τουεγκατάσταση ενός-συστατικούδεν απαιτούν ξεχωριστά παξιμάδια, μπουλόνια ή μονωτήρες σε βασική μορφή, και αυτόκαθολική γεωμετρία τομήςπου φιλοξενεί στρωτήρες από σκυρόδεμα και χάλυβα σε προφίλ ράγας 30+. παρά την οπτική ομοιότητα, οι παραλλαγές του κλιπ Ε-διαφέρουν θεμελιωδώςδιάμετρος ράβδου, φορτίο δακτύλων, κατηγορία κόπωσης και προστασία από τη διάβρωση, καθιστώντας τη διασταυρούμενη-τυπική αντικατάσταση κύρια αιτία πρόωρης διεύρυνσης του μετρητή.
Τεχνικές προδιαγραφές:
| Παραλαγή | Διάμετρος ράβδου | Ονομαστικό φορτίο δακτύλου | Μέγιστη εκτροπή | Καταλληλότητα επίστρωσης | Διακεκριμένος περιορισμός |
|---|---|---|---|---|---|
| PR601 | 18 χλστ | 7,5–8,5 kN | 12 χλστ | HDG, Dacromet | Μόνο τραμ.<22.5t axle |
| PR401 | 20 χλστ | 9,0–10,5 kN | 15 χλστ | Dacromet, Geomet | Απαγορεύεται το HDG (κίνδυνος ευθραυστότητας) |
| FC1504 | 20 χλστ | 10,0–11,5 kN | 16 χλστ | Geomet, ψευδάργυρος-νιφάδα | Βαρύ φορτίο. Ικανότητα 40 τόνων |
| e2009 | 20 χλστ | 9,0 kN ± 0,5 | 14 χλστ | Μαύρο οξείδιο, Dacromet | Κινεζικό πρότυπο? ειδικό πάχος ιστού |
| SKL-τύπος E-Κλιπ | 18–20 mm | 12–18 kN | 10–14 mm | HDG (λιγότερο ή ίσο μόνο με 18 mm) | Δεν εναλλάσσεται με τους ώμους Pandrol |
| Ανοξείδωτο ατσάλι | 20 χλστ | 8,5–9,5 kN | 15 χλστ | Δεν απαιτείται | 316L βαθμού? 50+ έτος παράκτια ζωή. 30% υψηλότερο κόστος |
Εύρος απόδοσης:
Αναγκαστική-αναλογικότητα φόρτωσης– Σε αντίθεση με τις ακίδες βιδών με σταθερή δύναμη σύσφιξης, E-Φορτίο δακτύλουαυξάνεται κατά 15–25% κατά τη διέλευση των τροχώνλόγω εκτροπής του ποδιού της ράγας. Αυτή η αυτο-σφικτική δράση αντιστέκεται στον ερπυσμό κάτω από μεγάλα φορτία άξονα.
Αρχή δοκού στρέψης– Το κλιπ λειτουργεί ως αράβδος στρέψης προ-έντασης, όχι πρόβολο ελατήριο. Το πόδι που συστρέφεται κατά την εγκατάσταση αποθηκεύει ενέργεια στην ακτίνα κάμψης, όχι στο ευθύ τμήμα. Αυτό κατανέμει την καταπόνηση και τριπλασιάζει τη διάρκεια ζωής της κόπωσης έναντι των σχεδίων προβόλου.
Γωνία αλληλεπίδρασης ώμου– Το διάνυσμα της δύναμης σύσφιξης είναιόχι κάθετη. Το δάχτυλο του ποδιού επαφές ράγας στις 38 μοίρες –42 μοίρες, δημιουργώνταςοριζόντια συνιστώσαπου πιέζει τη ράγα πάνω στην πρόσοψη του μετρητή. Ανεπαρκής γωνία → πλευρική μετατόπιση. υπερβολική γωνία → τα δάχτυλα ανυψώνονται υπό φορτίο.
Συντήρηση & Λειτουργική Προοπτική
- Μαύρο Οξείδιο + Λάδι– Χαμηλότερο κόστος, διάρκεια ζωής 3–8 ετών σε ξηρό έρμα. Το στρώμα οξειδίου παρέχειχωρίς καθοδική προστασία; Μόλις παραβιαστεί, το βασικό μέταλλο διαβρώνεται με ταχύτητα 0,1–0,2 mm/έτος. Ακατάλληλο για σήραγγες, παράκτιες ή υγρές διαδρομές.
- Dacromet / Geomet– 12–20 χρόνια ζωής.Επίστρωση νιφάδων ψευδαργύρου-αλουμινίου, πάχος 8–12 μm. Χωρίς κίνδυνο ευθραυστότητας υδρογόνου. Μέγιστη θερμοκρασία εξυπηρέτησης 300 μοίρες (απεριόριστη για το σιδηρόδρομο). Προτιμάται για υψηλή-ταχύτητα και μικτή κίνηση.
- Ζεστός-Γαλβανισμός εν θερμώ (HDG)– 25–40 χρόνια ζωής.Περιορίζεται σε διάμετρος ράβδου Μικρότερη ή ίση με 18 mm. Το παχύτερο τμήμα (20 mm) κινδυνεύει με εύθραυστο ράγισμα κατά την απόσυρση από το λουτρό ψευδαργύρου. Η προδιαγραφή απαιτεί δοκιμή πρόσκρουσης των δειγμάτων παραγωγής.
↵Σύστημα στερέωσης σφιγκτήρα ράγας
Αυτή η έκθεση παρέχει μια συνοπτική τεχνική εξέταση των συστημάτων σιδηροδρομικών σφιγκτήρων, εστιάζοντας σε αυτάπροσωρινή/μη-μόνιμη λειτουργία, φορτίο έκτακτης ανάγκης-μηχανική μεταφοράς και συμβατότητα με μη-τυποποιημένα τμήματα σιδηροτροχιών. Η ανάλυση αποφεύγει σκόπιμα την επικάλυψη με προηγούμενες συζητήσεις σχετικά με ελαστικά κλιπ (E-Clip, SKL, Fastclip, Nabla), αιχμές με βίδες ή αιχμές για σκύλους. Η εστίαση εδώ είναιπρακτικό και ευδιάκριτο: ανάκτηση εκτροχιασμού, επείγουσες περιπτώσεις θραύσης σιδηροτροχιών και εφαρμογές σιδηροτροχιάς/λιμάνι γερανού.
Τεχνικές προδιαγραφές:
| Παραλαγή | Κύρια Εφαρμογή | Συμβατότητα σιδηροδρομικού τμήματος | Μηχανισμός σύσφιξης | Διακεκριμένο οπτικό χαρακτηριστικό | Συνήθης εσφαλμένη-επιλογή |
|---|---|---|---|---|---|
| GTR-1 / MCT (Επείγουσα ανάγκη) | Γέφυρα διακοπής σιδηροτροχιών | UIC54, UIC60, 115RE, 136RE | Κεντρική πλάκα γέφυρας + διπλοί σφιγκτήρες δακτύλων | Μεγάλη κεντρική πλάκα ανοίγει κάταγμα? διαμόρφωση τεσσάρων-μπουλονιών | Χρησιμοποιείται ως μόνιμο κλιπ (το λανθασμένο-απαιτεί εβδομαδιαία επανα-ροπή) |
| Σφιγκτήρας ράγας γερανού (FPA/FPD) | Λιμενικές/βιομηχανικές ράγες γερανών | A100, A120, A150, ASCE 171/175 | Πλάγια-συμπλοκή της σιαγόνας της κεφαλής ράγας | Σφιγκτήρες κεφαλή ράγας, όχι πόδι. χωρίς στερέωση στον ύπνο | Καθορίζεται για κύρια γραμμή (ανεπαρκής πλευρική συγκράτηση) |
| Σφιγκτήρας άρθρωσης μπλοκ με μόνωση | Μονωμένοι σύνδεσμοι σιδηροτροχιών | UIC54, UIC60 | Διηλεκτρικές πλάκες διαχωρισμού + μπουλόνια τάσης | Ορατές μονωτικές στρώσεις από υαλοβάμβακα/εποξειδικά | Βλάβη σήματος-του τυπικού σφιγκτήρα |
| Σφιγκτήρας αναστολής προσωρινής αποθήκευσης (Συρόμενος) | Απορρόφηση ενέργειας κρούσης | UIC54, UIC60 | Βαθμονομημένη τάση ολίσθησης | Επιμήκεις οπές μπουλονιών. δείκτες φθοράς | Εγκαταστάθηκε σταθερός σφιγκτήρας-χωρίς λειτουργία ολίσθησης |
| Προσωρινός σφιγκτήρας κατασκευής | Στάδιο αναδόχου | Όλα τα επίπεδα-κάτω τμήματα | Απλό σχήμα U- + μονό κεντρικό μπουλόνι | Μινιμαλιστικός σχεδιασμός; χωρίς περίγραμμα ποδιών ράγας | Χρησιμοποιείται σε μόνιμη τροχιά (ζημία εσοχής) |
Εύρος απόδοσης:
Σύσφιξη έκτακτης ανάγκης διακοπής σιδηροτροχιών (αποκατάσταση κυκλοφορίας):
Μετά από θραύση σιδηροτροχιάς ή αστοχία συγκόλλησης, εφαρμόζονται σφιγκτήρες τάσης (π.χ. GTR-1, MCT) σε όλο το σημείο του σπασίματος.Ικανότητα μεταφοράς φορτίου: 80-120 kNανά ζεύγος σφιγκτήρων. Αποκαθιστά άμεσα τη διέλευση 20 km/h. Ακολουθεί μόνιμη επισκευή εντός 24-72 ωρών.
Λειτουργίες ανάκτησης εκτροχιασμού και εκτροχιασμού:
Σφιγκτήρες ασφαλίζουν τις ράγες στους στρωτήρες κατά την επαναφορά του γερανού. Αποτρέπει τη μετατόπιση της τροχιάς κάτω από ανυψωτικά φορτία (έως 200 τόνους). Εφαρμόζεται σε διαστήματα 2 m μέσω ζώνης εκτροχιασμού. Αφαιρείται μετά την επαναφορά των τροχών στη ράγα .
Συντήρηση & Λειτουργική Προοπτική
- Ταχύτητα εγκατάστασης και αφαίρεσης (Πλαίσιο έκτακτης ανάγκης):
- Χειροκίνητη εγκατάσταση σφιγκτήρα:30-60 δευτερόλεπταχρησιμοποιώντας κρουστικό κλειδί ή υποδοχή καστάνιας. Εφαρμογή υδραυλικού σφιγκτήρα:15-20 δευτερόλεπτα. Η ταχύτητα είναι κρίσιμη-διακοπή κατοχής παραθύρων κατά μέσο όρο 45-60 λεπτά .
- Συγκράτηση τάσης μπουλονιού (εβδομαδιαία επαν-ροπή):
- Οι σφιγκτήρες βασίζονται στη δύναμη σύσφιξης του μπουλονιού, όχι στη γεωμετρία του ελατηρίου. Αιτίες κραδασμώνΑπώλεια ροπής 10-15% την εβδομάδαυπό κυκλοφορία. Η εβδομαδιαία επανα{1}}ροπή στρέψης είναι υποχρεωτική για συνεχή χρήση. Μετά από 4-6 εβδομάδες, κλιμακώνεται ο κίνδυνος καταστροφής νήματος - οι σφιγκτήρες αφαιρέθηκαν και συντηρήθηκαν .
