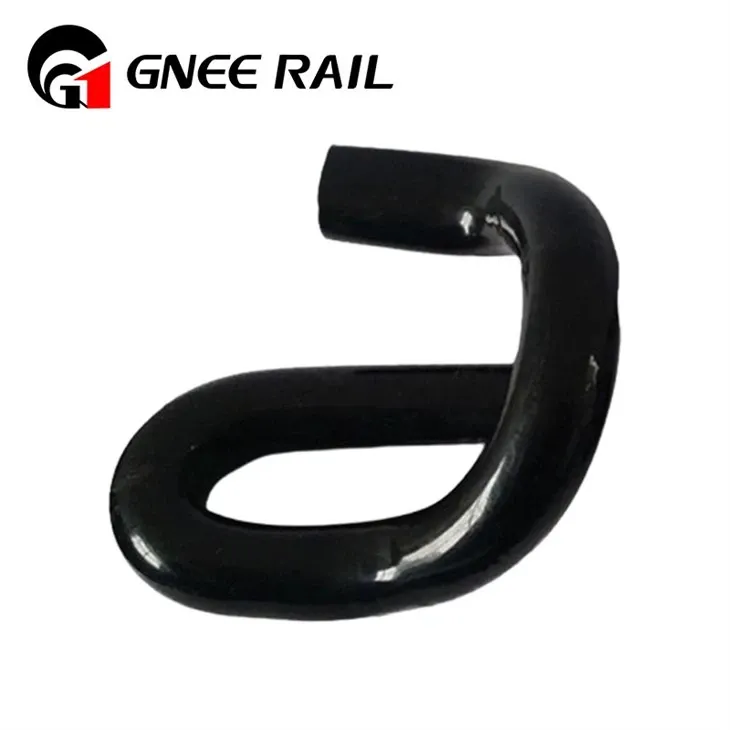

E Clip Fast Rail System

Το Railway Clip χρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης μαζί με τον τσιμεντένιο στρωτήρα. Μια ποικιλία διαφορετικών τύπων κλιπ βαρέως-χρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης ή στο Sleeper, ένας κοινός είναι ο συνδετήρας E, ο οποίος έχει το σχήμα ενός στιβαρού συνδετήρα. Ένα άλλο είναι το SKL Tension Clamp, το οποίο είναι επίσης ο πιο ευρέως χρησιμοποιούμενος τύπος σε όλο τον κόσμο. Άλλα όπως το KPO Clamp και το Nabla Clip, που χρησιμοποιούνται επίσης σε διαφορετικές καταστάσεις.

Αποστολή ερώτησής

Chat τώρα

Περιγραφή

Τεχνικές παράμετροι

Αντιστοίχιση ροπής και δύναμης σύσφιξης εγκατάστασης

Μοντέλο Αρ.	Σύστημα στερέωσης στόχου	Συνιστώμενο εύρος ροπής (N·m)	Αντίστοιχη δύναμη σύσφιξης (kN)	Ανοχή ροπής (±%)	Ρυθμός διατήρησης ροπής (1 έτος, %)	Τύπος εργαλείου εγκατάστασης	Διάστημα επαν-ροπής (Μήνες)	Πλεονέκτημα βασικής αντιστοίχισης
E-100	Συμβατικός συνδετήρας τροχιάς	80-120	8-11	10	Μεγαλύτερο ή ίσο με 90	Χειροκίνητο δυναμόκλειδο	6	Ισορροπημένη ροπή για συνηθισμένους σιδηροδρόμους
E-150	Βαρύς-Στερέωση φορτίου	120-180	12-15	8	Μεγαλύτερο ή ίσο με 92	Πνευματικό δυναμόκλειδο	4	Υψηλή ροπή για αντίσταση σε βαρύ{{0} φορτίο
E-200	Σύνδεση τροχιάς χωρίς έρμα υψηλής ταχύτητας	160-250	14-18	5	Μεγαλύτερο ή ίσο με 95	Υδραυλικό δυναμόκλειδο	3	Ακριβής διατήρηση της ροπής για σταθερότητα σε υψηλές-στροφές
E-250	Συνδετήρας Αστικού Τραμ	90-130	9-12	10	Μεγαλύτερο ή ίσο με 88	Ασύρματο δυναμόκλειδο	5	Μέτρια ροπή για εγκατάσταση σε στενό- χώρο
E-300	Σύστημα στερέωσης εξόδου	140-200	13-16	8	Μεγαλύτερο ή ίσο με 93	Ηλεκτρικό δυναμόκλειδο	4	Ρυθμιζόμενη ροπή για πολύπλοκα φορτία περιστροφής

Πρότυπα Επιθεώρησης Ποιότητας & Κριτήρια Αποδοχής

Μοντέλο Αρ.	Βαθμός υλικού	Απαίτηση σκληρότητας (HRC)	Βάθος απανθράκωσης επιφάνειας (μέγιστο, mm)	Όριο υπολειπόμενης παραμόρφωσης (mm)	Κριτήρια Οπτικής Επιθεώρησης	Μη-Μέθοδος δοκιμής που δεν καταστρέφει	Ποσοστό πιστοποίησης αποδοχής (%)	Πρότυπα Συμμόρφωσης
E-Q1	60Si2MnA	41-46	0.30	Μικρότερο ή ίσο με 1,0	Χωρίς ρωγμές, γρέζια ή οξείδωση	Ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων	Μεγαλύτερο ή ίσο με 98	GB/T 1222, DIN 17221
E-Q2	55Si2Mn	40-45	0.25	Μικρότερο ή ίσο με 1,2	No scratches >4mm; επιπεδότητα Μικρότερη ή ίση με 0,8 mm	Δοκιμή υπερήχων	Μεγαλύτερο ή ίσο με 97	UIC 515-4, EN 13481-2
E-Q3	60Si2CrA	42-47	0.20	Μικρότερο ή ίσο με 0,8	No indentations >3 χιλιοστά; χωρίς στρέβλωση	Ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων	Μεγαλύτερο ή ίσο με 99	AREMA, BS 970
E-Q4	38Si7	43-48	0.25	Μικρότερο ή ίσο με 1,0	Ομοιόμορφη επιφάνεια; χωρίς σημεία σκουριάς	Δοκιμές δινορευμάτων	Μεγαλύτερο ή ίσο με 98	ISO 9001, CRCC
E-Q5	42CrMo	44-49	0.15	Μικρότερο ή ίσο με 0,6	Χωρίς δομικά ελαττώματα. λείες άκρες	Δοκιμή υπερήχων + μαγνητικών σωματιδίων	Μεγαλύτερο ή ίσο με 99	GB/T 3077, UIC 515-4

gnee-επαγγελματίας προμηθευτής

E Clip Fast Rail System
