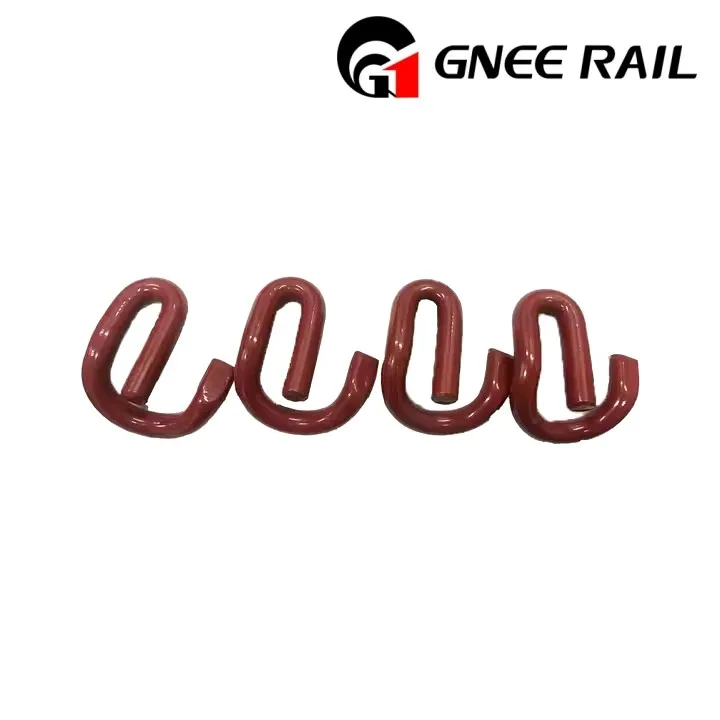

E1609 Κλιπ ράγας
Ένα κλιπ σιδηροτροχιάς (γνωστό και ως κλιπ σιδηροδρόμου, ελαστικό κλιπ σιδηροτροχιάς, κλιπ σιδηροδρομικής γραμμής, κλιπ σιδηροδρομικής γραμμής ή κλιπ σιδηροδρομικού στρωτήρα) έχει σχεδιαστεί για να συγκρατεί με ασφάλεια τη ράγα στον δεσμό ή την πλάκα βάσης, διασφαλίζοντας τη σωστή ευθυγράμμιση της γραμμής και την ασφάλεια κατά τη διάρκεια του ταξιδιού με το τρένο. Το κλιπ ράγας E1609, μέρος της σειράς E-type της Pandrol, είναι μια τέτοια λύση. Ως έμπειρος και αξιόπιστος κατασκευαστής, ειδικευόμαστε στην παραγωγή όλων των ειδών κλιπ ράγας, συμπεριλαμβανομένων των E1809, E2052, E1804, E2055, E2005 και E2006. Δεσμευόμαστε για την ποιότητα και τηρούμε τα πρότυπα ISO9001. Προσαρμοσμένες λύσεις είναι διαθέσιμες. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες.
Προδιαγραφές κλιπ ράγας E1609
| Αρ | Υλικό | Διάμετρος | Μήκος κλιπ | Πλάτος κλιπ | Βάρος | HRC | Πίεση | Τεστ κόπωσης |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38max | 0.62 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | |
| Fast Clip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| Γρήγορο κλιπ-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα | ||
| Γρήγορο Κλιπ-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Μεγαλύτερο ή ίσο με 9,5KN | 5000000 φορές χωρίς διάλειμμα |
Προδιαγραφή υλικού κλιπ ράγας E1609
| Σειρά | Τύπος | Σκληρότητα | Υλικό | Κουραστική ζωή | Επιφάνεια |
| E κλιπ ράγας | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:0.56-0.64, Mn:0.60-0.90, Si:1.60-2.00, Cr: Μικρότερο ή ίσο με 0.35, P: Μικρότερο ή ίσο με 0.03, S: Μικρότερο ή ίσο με 0.03 60Si2CrA: C:0.56-0.64, Mn:0.40-0.70, Si:1.40-1.80,Cr:0.70-1.00 P: Μικρότερο ή ίσο με 0.03, S: Μικρότερο ή ίσο με 0.03 55Si2Mn: C:0.52-0.60, Mn:0.60-0.90, Si:1.50-2.00,Cr: Μικρότερο ή ίσο με 0.35 P: Μικρότερο ή ίσο με 0.03, S: Μικρότερο ή ίσο με 0.03 38Si7: C:0.35-0.42, Mn:0.50-0.80, Si:1.50-1.80, P: Μικρότερο ή ίσο με 0.03, S: Μικρότερο ή ίσο με 0.03 |
Για το Dia.18 είναι 3 εκατομμύρια κύκλοι χωρίς σπάσιμο. Για το Dia.20 είναι 5 εκατομμύρια κύκλοι χωρίς σπάσιμο. |
Απλό (λαδωμένο), οξείδιο μαύρο, έγχρωμη βαφή ή κατόπιν απαίτησης του πελάτη. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Κλιπ Vossloh& Σφυρήλατο κλιπ ράγας |
SKL1 | 42-47HRC | |||
| Κλιπ ράγας δημοσίων σχέσεων | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Μπορούμε επίσης να κατασκευάσουμε προσαρμοσμένα κλιπ ράγας ακολουθώντας τα σχέδια ή τα δείγματά σας! | |||||
