↵Σύστημα στερέωσης ράγας και κλιπ

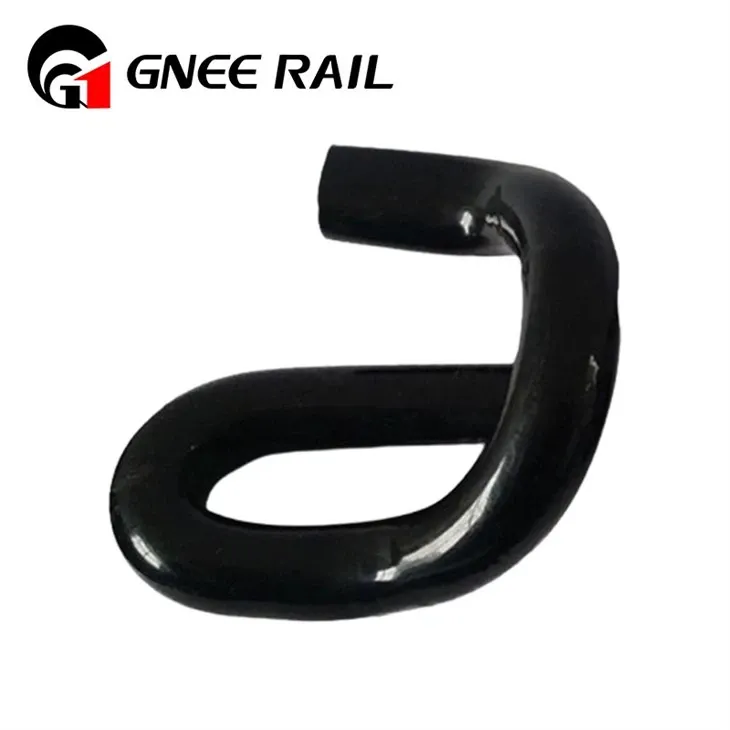

Το Railway E Clip, γνωστό και ως Elastic Rail Clip ή clip τύπου "e", είναι ένα κρίσιμο εξάρτημα στερέωσης στα σύγχρονα συστήματα σιδηροδρομικών γραμμών. Πρόκειται για μια συσκευή από χάλυβα ελατηρίου προ-επεξεργασμένου με θερμότητα-που έχει σχεδιαστεί για να ασφαλίζει τη ράγα στη βάση ή τον στρωτήρα. Η κύρια λειτουργία του είναι να διατηρεί σταθερή δύναμη σύσφιξης, να διασφαλίζει τη σταθερότητα του περιτυπώματος σιδηροτροχιάς, να απορροφά δυναμικούς κραδασμούς και να παρέχει διαμήκη συγκράτηση για τη διαχείριση της θερμικής διαστολής και συστολής.
Τεχνικές προδιαγραφές:
| Χαρακτηριστικό / Τύπος | Τύπος SKL (Γερμανικής προέλευσης) | Fastclip (Pandrol) | Κλιπ Nabla | e-Κλιπ (Κινεζικό πρότυπο) |
|---|---|---|---|---|
| Κύριο προφίλ | Στιβαροί, φαρδιοί ώμοι «αυτιού». | Πιο λεπτό προφίλ, βελτιστοποιημένο δάκτυλο. | Διακριτικό σχήμα "∇" (nabla). | Παρόμοιο με το SKL, προσαρμοσμένο για πρότυπα GB. |
| Αρχή σύσφιξης | Υψηλή αρχική προ{0}}ένταση, άκαμπτο κράτημα. | Ισορροπημένη ελαστικότητα και φορτίο στα δάχτυλα. | Προοδευτική ακαμψία, υψηλό φορτίο στα δάχτυλα. | Υψηλή δύναμη σύσφιξης, έμφαση στη σταθερότητα. |
| Τυπική Εφαρμογή | Γραμμές υψηλής-ταχύτητας, βαριές-αποστάσεις (Ευρώπη, ΣΟ). | Μικτή κυκλοφορία, αστική συγκοινωνία (Παγκόσμια). | Βαρύ-φορτίο άξονα, σοβαρές συνθήκες. | Συμβατικές και{0}}γραμμές υψηλής ταχύτητας στην Κίνα. |
| Βασικό χαρακτηριστικό απόδοσης | Εξαιρετική σταθερότητα κατά{0}}ερπυσμού. | Εξαιρετική απόσβεση κραδασμών, εύκολη εγκατάσταση. | Ανώτερη αντοχή σε ρολό ράγας. | Οικονομικά-για δίκτυα υψηλής-πυκνότητας. |
| Συνδεδεμένο σύστημα | Συχνά με πλάκα σφιγκτήρα τάσης SKL. | Χρησιμοποιείται με ώμο/πιάτο Pandrol. | Ενσωματωμένο με συγκεκριμένο ώμο. | Χρησιμοποιείται με στρωτήρες από σκυρόδεμα κινεζικού προτύπου. |
Προοπτική Υλικού & Ανθεκτικότητας
Κατασκευάζεται απόχάλυβας ελατηρίου υψηλής-ποιότητας(π.χ. 60Si2Mn, SUP9), γνωστό για το υψηλό όριο ελαστικότητας και την αντοχή του σε κόπωση.
Υποβάλλεται σε ελεγχόμενηδιαδικασία θερμικής επεξεργασίας(σβήσιμο και σκλήρυνση) για να επιτευχθεί μια δομή μετριασμένου μαρτενσίτη, παρέχοντας σκληρότητα.
Προστασία επιφάνειαςκατά της διάβρωσης είναι κρίσιμη, συνήθως εφαρμόζεται μέσωγαλβανισμός εν θερμώ-ή εποξειδικές επιστρώσεις.
Πυροβολισμόχρησιμοποιείται συχνά για την πρόκληση ευεργετικών συμπιεστικών επιφανειακών τάσεων, ενισχύοντας την αντοχή στην κόπωση.
Οι λειτουργίες αποτυχίας κλειδιών που παρακολουθούνται περιλαμβάνουνχαλάρωση στρες, διάβρωση διάβρωση, καιρωγμές κόπωσηςπου προέρχονται από μικρο-ελαττώματα.
Οικονομική & Προοπτική Τυποποίησης
- Ως στοιχείο μεγάλου-όγκου, είναιαποδοτικότητα κόστους παραγωγήςκαιαπόδοση υλικούαποτελούν βασικούς παράγοντες παραγωγής.
- Η ανάλυση κόστους κύκλου ζωής εξισορροπεί την αρχική τιμή έναντιδιάρκεια ζωήςκαιαπαιτήσεις συντήρησης.
- Παγκόσμια και εθνικά πρότυπα (π.χ.EN 13481, TB/T 3065) διέπει τις διαστάσεις, τις μηχανικές του ιδιότητες και τα πρωτόκολλα δοκιμών.
- Η τυποποίηση επιτρέπειεναλλαξιμότητααλλά απαιτεί αυστηρήποιοτικός έλεγχοςκαιπιστοποίησημεταξύ των προμηθευτών.
- Τα logistics και η διαχείριση αποθεμάτων είναι ζωτικής σημασίας λόγω των μεγάλων ποσοτήτων που απαιτούνται ανά χιλιόμετρο διαδρομής.
