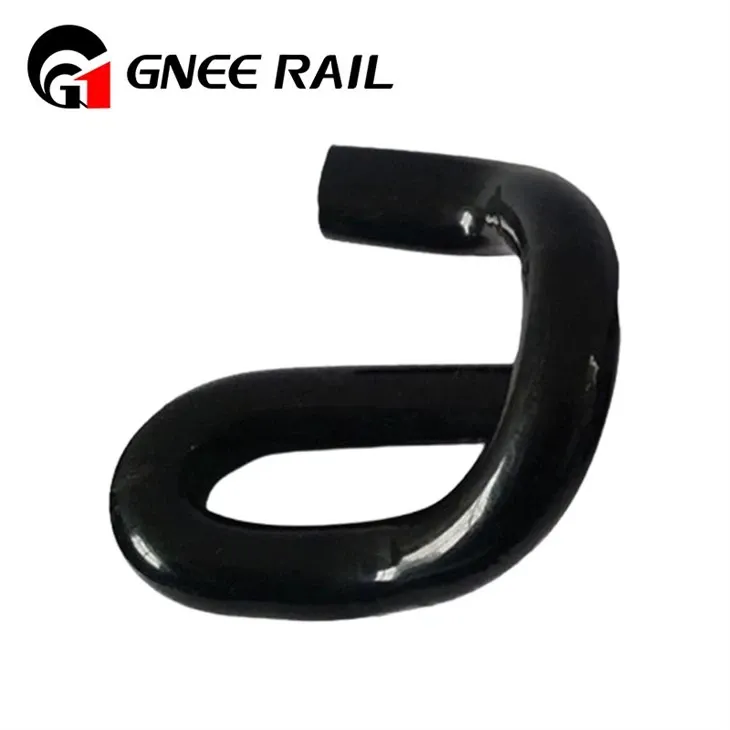

Κλιπ ράγας στερέωσης ράγας E

Το Railway Clip χρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης μαζί με τον τσιμεντένιο στρωτήρα. Μια ποικιλία διαφορετικών τύπων κλιπ βαρέως-χρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης ή στο Sleeper, ένας κοινός είναι ο συνδετήρας E, ο οποίος έχει το σχήμα ενός στιβαρού συνδετήρα. Ένα άλλο είναι το SKL Tension Clamp, το οποίο είναι επίσης ο πιο ευρέως χρησιμοποιούμενος τύπος σε όλο τον κόσμο. Άλλα όπως το KPO Clamp και το Nabla Clip, που χρησιμοποιούνται επίσης σε διαφορετικές καταστάσεις.

Αποστολή ερώτησής

Chat τώρα

Περιγραφή

Τεχνικές παράμετροι

Railway E Clips

Μοντέλο	Διάμετρος	Υλικό	Σκληρότητα	Δύναμη σύσφιξης	Επεξεργασία Επιφανειών	Ισχύει Σιδηρόδρομος & Σκηνή	Συνδέσεις που ταιριάζουν	Μάζα ανά κλιπ	Compliance Stds
E10	φ10mm	50 CrVA	39–44 HRC	4–7 kN	Ηλεκτρ-γαλβανισμός (Μεγαλύτερο ή ίσο με 18μm)	Αστικό Τραμ (Χαμηλή 运量, σιδηρόδρομος 30 kg/m)	Μ8 Μπουλόνι + Επίπεδη Ροδέλα	~85g	EN 13481-4, CJ/T 527
E14	φ14mm	60Si2MnA	42–47 HRC	9–12 kN	Γαλβανισμός εν θερμώ (μεγαλύτερο ή ίσο με 80μm)	Περιφερειακές εμπορευματικές μεταφορές (43–50 kg/m σιδηρόδρομος)	Μ10 Μπουλόνι + Ροδέλα κλειδαριάς	~150g	EN 13481-3, GB/T 13489
E16-HD	φ16mm	55SiMnVB	45–50 HRC	16–19 kN	Dacromet (Μεγαλύτερο ή ίσο με 8μm) + Ψευδάργυρο	Βαριά-Ανασύρσεις (εξόρυξη, σιδηρόδρομος 60 kg/m)	Μ12 Μπουλόνι + Ελατήριο Ροδέλας	~220g	AREMA 10, GB/T 13489
E18-HS	φ18mm	60Si2CrVA	46–51 HRC	18–22 kN	Dacromet + Sealant (Μεγαλύτερο ή ίσο με 10μm)	Υψηλή-Ταχύτητα (Μεγαλύτερη ή ίση με 250 km/h, CRTS II)	Μπουλόνι M14 + Παξιμάδι κλειδώματος	~280g	TB/T 3562, EN 13481-2

Λίστα ταχείας ποιότητας ελέγχου για τα Clips Railway E

Στοιχείο επιθεώρησης	Μέθοδος δοκιμής	Κριτήριο γρήγορης επιτυχίας/αποτυχίας	Σχέδιο Δειγματοληψίας	Εργαλείο/Αναφορά
Επικύρωση υλικού	PMI χειρός (μόνο C/Si/Mn)	C: 0,55–0,65% (για 60Si2MnA); Δεν υπάρχουν τιμές εκτός-βαθμού	2 τμχ/παρτίδα	Φορητός αναλυτής PMI
Έλεγχος σημείου σκληρότητας	Φορητό Rockwell Tester	Δοκιμή 1 σημείου. Εντός του εύρους μοντέλου (±1 HRC max)	3 τμχ/παρτίδα	Rockwell Tester (Κλίμακα HRC)
Προσαρμογή διαστάσεων	Καρφίτσα μετρητή (διάμετρος) + Χάρακας	Διάμετρος: ±0,2mm; Μήκος: ±0,5 mm (εάν υπάρχει)	8 τμχ/παρτίδα	Σετ καρφίτσας, Ατσάλινο χάρακα
Ποιότητα Επιφανείας	Οπτική σάρωση (Χωρίς μεγεθυντικό φακό)	Δεν υπάρχουν ορατές ρωγμές/γρέζια. Κηλίδες σκουριάς Μικρότερο ή ίσο με 3mm²	100% (Τυχαία)	Διάγραμμα βαθμού σκουριάς (GB/T 15519)
Δύναμη σύσφιξης (σημείο)	Απλοποιημένος μετρητής δύναμης	Μεγαλύτερο ή ίσο με το 90% της ελάχιστης δύναμης του μοντέλου (π.χ. Μεγαλύτερο ή ίσο με 8,1 kN για E14)	1 τεμ/παρτίδα	Φορητός μετρητής δύναμης
Συσκευασία & Σήμανση	Οπτικός έλεγχος	Σακούλα κατά της σκουριάς άθικτη. Μοντέλο/παρτίδα ευανάγνωστη	2 συσκευασίες/παρτίδα	Οπτική Επιθεώρηση
