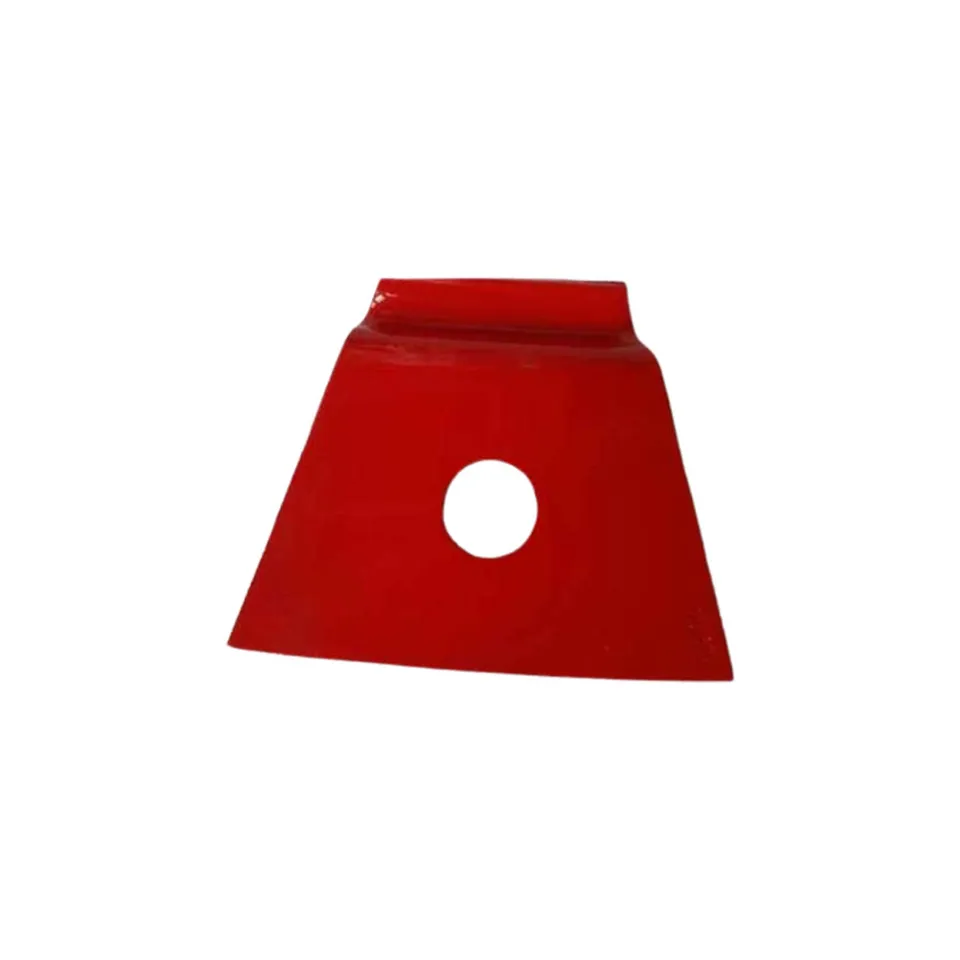

Σύστημα στερέωσης κλιπ NABLA - Τεχνικές προδιαγραφές
| Κατηγορία | Παράμετρος | Προσδιορισμός | Πρότυπο/αξία |
|---|---|---|---|
| Βασικές πληροφορίες | Τύπος | Αυτο-κλείδωμα ελαστικό κλιπ στερέωσης σιδηροδρόμων (σχήμα ∇ ∇ ∇ ∇ ∇ ∇ | EN 13481-5, UIC 864 |
| Παραδείγματα OEM | Vossloh Nabla, Pandrol KPO, Schwihag KPW | Σχέδια ειδικών για τον κατασκευαστή | |
| Διαστάσεις | Μήκος | 140-180 mm (ποικίλλει ανά σειρά) | KPW-14: 145mm ± 0,5mm |
| Διάμετρος καλωδίου | 13-14 mm | Ανοχή: ± 0,2mm | |
| Ύψος κλιπ | 42-48 mm (εγκατεστημένο) | Εξαρτώμενη από την εκτροπή | |
| Υλικό | Χάλυβα | 60SI2MNA Spring Steel (EN 10089) | Αντοχή απόδοσης: μεγαλύτερη ή ίση με 980 MPa |
| Σκληρότητα | 44-48 HRC | ISO 6508 | |
| Επένδυση | Ψευδάργυρο-αλουμινίου (ZNAL15, 80-120μm) ή ανοξείδωτο χάλυβα (AISI 304) |
Σύγκριση σειράς NABLA Clip Series
| Μοντέλο | Δύναμη σφιγκτήρα | Μήκος | Επένδυση | Καλύτερος για | Διάρκεια ζωής |
|---|---|---|---|---|---|
| KPW-12 | 8-9 KN | 140mm | Znal15 | Ελαφρύ σιδηρόδρομο/τραμ | 15 χρόνια |
| KPW-14 | 10-11 kN | 145 χιλιοστά | Znal 15+ Epoxy | Μετρό/συμβατική σιδηροτροχιά | 20 ετών |
| KPO-16 | 11-12 kN | 160mm | Από ανοξείδωτο χάλυβα | Παράκτια/υψηλή υδατικότητα | 25+ χρόνια |
Βασικά πλεονεκτήματα
- Εγκατάσταση χωρίς εργαλεία: Το σχήμα ∇ επιτρέπει τη χειροκίνητη πίεση (δεν απαιτούνται υδραυλικά εργαλεία).
- Αντίσταση δόνησης: Η μοναδική γεωμετρία μειώνει 30% περισσότερους κραδασμούς εναντίον κλιπ SKL.
- Αντιμονοπωλιακός σχεδιασμός: Δεν υπάρχουν αφαιρούμενα μέρη (σε αντίθεση με τα συστήματα με μπουλόνια).
