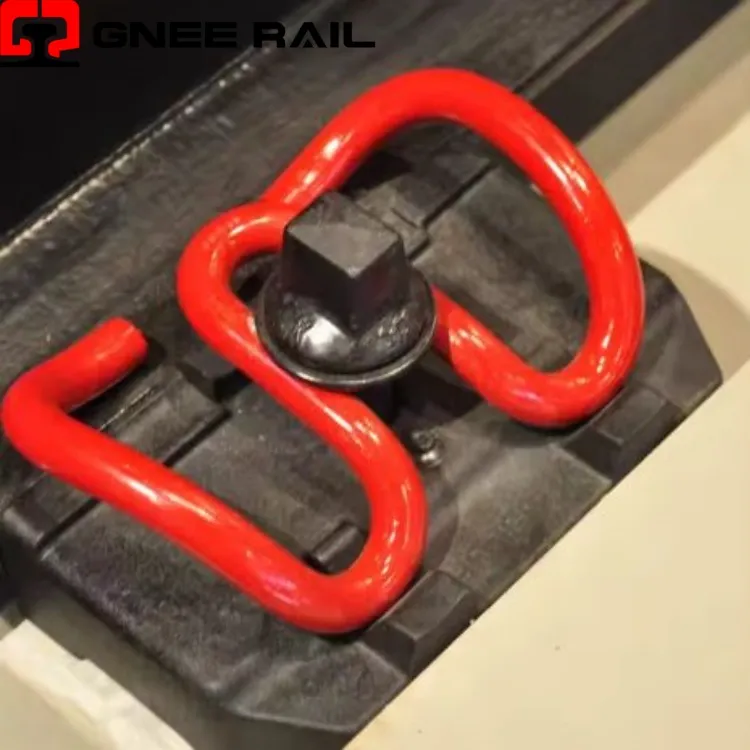

Προσαρμοσμένα κλιπ SKL

Προσαρμοσμένα κλιπ SKL

Το Railway Clip χρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης μαζί με τον τσιμεντένιο στρωτήρα. Χρησιμοποιείται μια ποικιλία διαφορετικών τύπων κλιπ βαρέως-για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης ή στο Sleeper, ένας συνηθισμένος είναι το E Clip, το οποίο έχει το σχήμα ενός κοντού συνδετήρα. Ένα άλλο είναι το SKL Tension Clamp, το οποίο είναι επίσης ο πιο ευρέως χρησιμοποιούμενος τύπος σε όλο τον κόσμο. Άλλα όπως το KPO Clamp και το Nabla Clip, που χρησιμοποιούνται επίσης σε διαφορετικές καταστάσεις.
Αποστολή ερώτησής
Chat τώρα
Περιγραφή
Τεχνικές παράμετροι

Σύστημα στερέωσης κλιπ ράγας SKL

SKL Clip For Railway Fastener

Τα Railway SKL Clips είναι ελαστικοί συνδετήρες υψηλής απόδοσης- κατασκευασμένοι από χάλυβα ελατηρίου με χαρακτηριστική διαμόρφωση σχήματος ωμέγα-, σχεδιασμένοι να παρέχουν σταθερό φορτίο στα δάχτυλα μέσω συστημάτων στερέωσης με βίδα-κάτω. Αυτά τα κλιπ λειτουργούν ως το στοιχείο τάνυσης σε πλήρη συγκροτήματα στερέωσης σιδηροτροχιάς, λειτουργώντας σε συνδυασμό με γωνιακές πλάκες οδηγού και μαξιλαράκια σιδηροτροχιάς για να διατηρήσουν τη γεωμετρία της τροχιάς ενώ απορροφούν δυναμικές δυνάμεις από τα διερχόμενα τρένα.

Τεχνικές προδιαγραφές:

Τύπος κλιπ Διάμετρος Toe Load Ταχύτητα Εφαρμογής
SKL 12 13 χλστ 9 kN Έως 200 km/h
SKL 14 14 χλστ 11 kN Έως 250 km/h
SKL 15 15 χλστ 13 kN Έως 300 km/h
SKL 24 16 χλστ 15 kN Βαρύ φορτίο
Υλικό 38Si7/51CrV4 Θερμική επεξεργασία Αντιδιαβρωτική επίστρωση
Πρότυπο UIC 864 EN 13146 AREMA Κεφάλαιο 30
Elastic Rail Clamp

Προοπτική εγκατάστασης και συντήρησης:

  • Εφαρμόζεται με χρήση χειροκίνητων ή μηχανικών εργαλείων βιδωτών-οδηγών
  • Η εκτροπή κατά την εγκατάσταση υποδηλώνει σωστή δύναμη σύσφιξης
  • Η οπτική επιθεώρηση του κενού των δακτύλων επιβεβαιώνει τη σωστή τοποθέτηση
  • Αφαιρείται χωρίς να καταστρέφονται τα παρακείμενα εξαρτήματα της τροχιάς
  • Προ-ρύθμιση σε στρωτήρες για ταχεία τοποθέτηση πίστας





Συντήρηση & Λειτουργική Προοπτική

  • Σχέση εκτροπής γραμμικού φορτίου- εντός εύρους εργασίας
  • Ο κεντρικός βρόχος κατανέμει ομοιόμορφα την πίεση στο σώμα του κλιπ
  • Διατηρεί το καθορισμένο φορτίο των δακτύλων μετά από εκατομμύρια κύκλους φόρτωσης
  • Δυνατότητα ανύψωσης σιδηροτροχιών-έως 3 mm χωρίς μόνιμο σετ
  • Παρέχει ελαστική συγκράτηση τόσο για κάθετες όσο και για πλευρικές δυνάμεις
Railroad Railway Steel Rails SKL Clips
Προμηθευτής Gnee Professional













Rail Shoulder Fastening System Rail Shoulder Fastening SystemRail Shoulder Fastening System
