Σύστημα στερέωσης με κλιπ ράγας skl

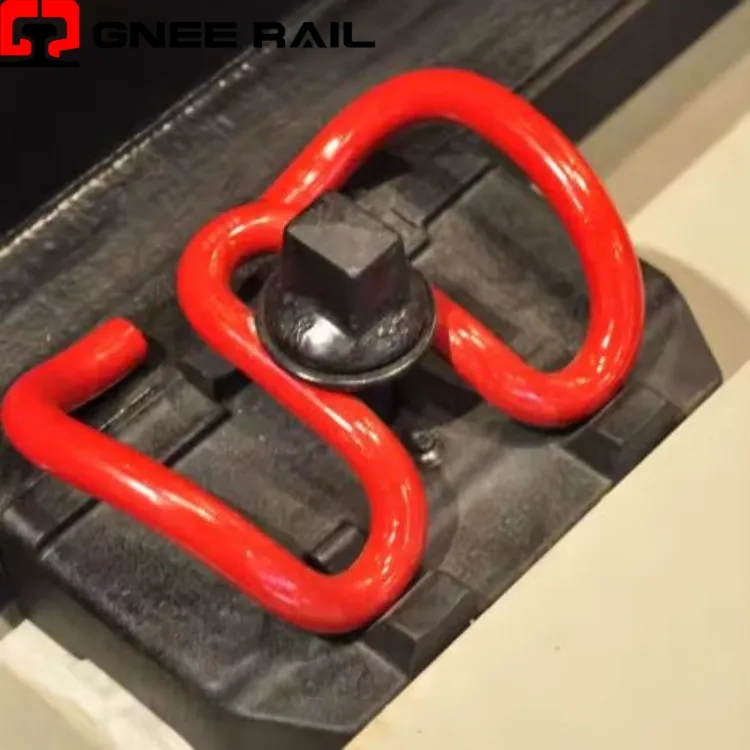

Το Railway SKL Clip είναι ένας ελαστικός συνδετήρας υψηλής απόδοσης-που χρησιμοποιείται ευρέως σε συστήματα βαρέων-μεταφοράς και υψηλής-ταχύτητας. Κατασκευασμένο από χάλυβα υψηλής ποιότητας ελατηρίου, διαθέτει μια χαρακτηριστική γεωμετρία σε σχήμα V{4}} που παρέχει ανώτερη δύναμη σύσφιξης με εξαιρετική ελαστική παραμόρφωση. Αυτό το κλιπ επιτρέπει την ταχεία τάνυση μέσω μιας απλής περιστροφικής μεθόδου εγκατάστασης. Ο αποδεδειγμένος σχεδιασμός του εξασφαλίζει αξιόπιστη συγκράτηση σιδηροτροχιάς κάτω από ακραία φορτία άξονα και απαιτητικές συνθήκες λειτουργίας.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Κλιπ Railway SKL – Elastic Rail Fastening Clip |
| Βαθμός υλικού | 38Si7 / 51CrV4 / EN 10089 Χάλυβας ελατηρίου |
| Φινίρισμα επιφάνειας | Ε-παλτό / Νιφάδα ψευδαργύρου / Geomet 500 / Προσαρμοσμένη επίστρωση |
| Ονομαστική δύναμη σύσφιξης | 12 – 18 kN ανά κλιπ (εξαρτάται από το σύστημα) |
| Εύρος ελαστικής παραμόρφωσης | 12 – 16 mm πριν από τη μόνιμη ρύθμιση |
| Περιστροφή εγκατάστασης | 90 μοίρες – 120 μοίρες από ελεύθερη θέση |
| Συμβατότητα σιδηροδρόμου | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Τύπος ύπνου | Προ{0}}μονόμπετ από προεντεταμένο σκυρόδεμα με χυτούς-ώμους |
| Πρότυπο δοκιμών | EN 13481-2 / AREMA Κεφάλαιο 30 / TB/T 3065 |
| Αντοχή στη διάβρωση | Περισσότερο από ή ίσο με 720 ώρες ψεκασμού αλατιού (ISO 9227) |
Προοπτική εγκατάστασης και συντήρησης:
- Διαθέτει βελτιστοποιημένη γεωμετρία σε σχήμα V- για προοδευτικό ρυθμό ελατηρίου υπό αυξανόμενο φορτίο.
- Κατανέμει τη δύναμη σύσφιξης ομοιόμορφα στο πόδι της ράγας μέσω δύο σημείων επαφής.
- Επιτυγχάνει μέγιστη ελαστική παραμόρφωση πριν εισέλθει στην περιοχή πλαστικής παραμόρφωσης.
- Ενσωματώνει καμπύλες ανακούφισης{0}}του στρες που ελαχιστοποιούν την τοπική συγκέντρωση κόπωσης.
- Σχεδιασμένο με συμμετρική διαμόρφωση που επιτρέπει αναστρέψιμο προσανατολισμό εγκατάστασης.
Συντήρηση & Λειτουργική Προοπτική
- Εγκαθίσταται με περιστροφική εισαγωγή με τυπικά υδραυλικά ή χειροκίνητα εργαλεία.
- Επιτυγχάνει ακριβή τάση μέσω ελεγχόμενης γωνίας περιστροφής κατά την εφαρμογή.
- Εξαλείφει την ανάγκη για εξοπλισμό προ{0}}έντασης που απαιτείται από άλλους τύπους συνδετήρων.
- Επιτρέπει τη γρήγορη αφαίρεση με αντίστροφη περιστροφή χωρίς εξειδικευμένα εργαλεία εξαγωγής.
- Παρέχει σταθερή επαλήθευση της δύναμης εγκατάστασης μέσω ανάδρασης αντίστασης περιστροφής.
