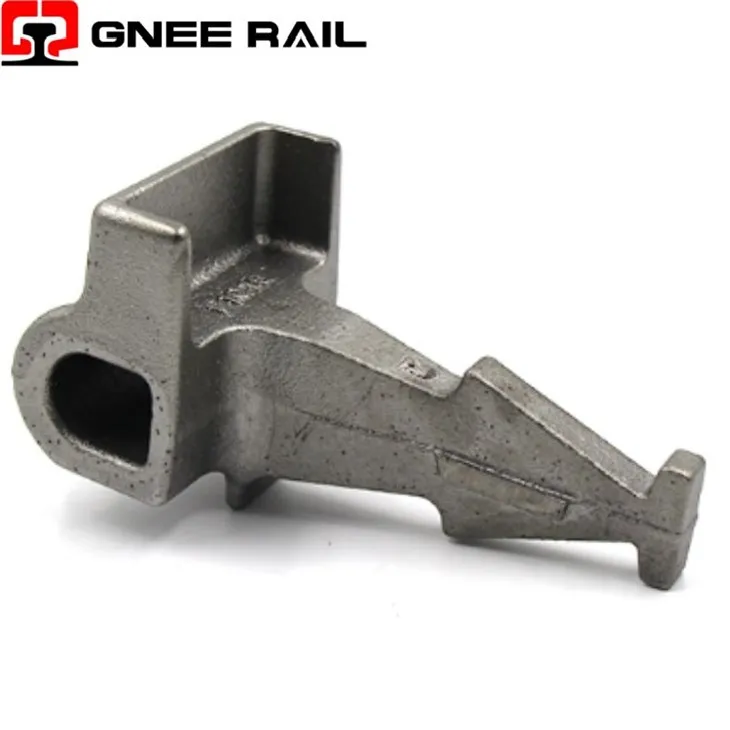

↵Σύστημα στερέωσης ώμου ράγας
Ο ώμος σιδηροδρόμου, γνωστός και ως ώμος ράγας ή ώμος βάσης, είναι ένα κρίσιμο στοιχείο δομικής διεπαφής στα σύγχρονα συστήματα στερέωσης σιδηροτροχιών. Χρησιμεύει ως το κύριο στοιχείο μετάδοσης-φόρτωσης και δύναμης-που μεταφέρει τις δυνάμεις σύσφιξης από τα ελαστικά κλιπ σιδηροτροχιάς στον στρωτήρα ή στην πλάκα τροχιάς, ενώ τοποθετεί και συγκρατεί με ακρίβεια το πόδι της ράγας. Σχεδιασμένοι για να παρέχουν σταθερή, ανθεκτική υποστήριξη κάτω από δυναμικά φορτία αμαξοστοιχίας, οι ώμοι είναι αναπόσπαστο κομμάτι για τη διατήρηση της σταθερότητας του εύρους τροχιάς, τη διαχείριση της κλίσης της σιδηροτροχιάς (απόκλιση) και τη διασφάλιση της μακροπρόθεσμης-ακεραιότητας της σιδηροτροχιάς-σύνδεσης ράγας.
Τεχνικές προδιαγραφές:
| Παράμετρος | Τυπικός ώμος από χυτοσίδηρο | Ελαστικός ώμος πολυμερούς | Σφυρηλατημένος ώμος από χάλυβα βαρέως τύπου- |
|---|---|---|---|
| Κύρια Εφαρμογή | Συμβατική πίστα με έρμα με τσιμεντένιους στρωτήρες | Πλάκα τροχιά & περιοχές που απαιτούν υψηλή ηλεκτρική μόνωση | Βαρύς-διάδρομοι έλξης, έντονες καμπύλες, ζώνες υψηλής-κρούσης |
| Υλικό πυρήνα | Σφαιροειδής Σίδηρος Γραφίτης (SGI/ΟΛΚΙΜΟΣ Σίδηρος) | Γυαλί-Πολυαμίδιο ενισχυμένο με ίνες (PA-GF) | Σφυρήλατο κράμα χάλυβα |
| Βασικό Πλεονέκτημα | Υψηλή αναλογία αντοχής-προς-κόστους, εξαιρετική αντοχή | Απόσβεση κραδασμών, ηλεκτρική μόνωση, χωρίς διάβρωση- | Απόλυτη αντοχή και αντοχή στη φθορά, ελάχιστη παραμόρφωση |
| Τυπικό σύστημα στερέωσης | Pandrol Fastclip, e-συστήματα κλιπ | Vossloh W-14, σειρά W-30 | Συστήματα τύπου SKL-, συγκεκριμένες εφαρμογές βαρέως τύπου- |
| Εξέταση συντήρησης | Ελέγξτε για ρωγμές/κατάγματα. διάβρωση στη διεπαφή του στρωτήρα | Παρακολούθηση για υποβάθμιση, ερπυσμό ή ρωγμές UV | Επιθεωρήστε για πλαστική παραμόρφωση στα σημεία επαφής του κλιπ |
Προοπτική Μηχανολογικής & Εγκατάστασης
Τρισδιάστατη-Διαχείριση δυνάμεων: Μεταφράζει την οριζόντια δύναμη σύσφιξης από το κλιπ ράγας σε συνδυασμό κατακόρυφης πίεσης στον στρωτήρα και πλευρικής συγκράτησης στο πόδι της ράγας.
Κατανομή & Συγκέντρωση Στρες: Σχεδιασμένο με συγκεκριμένες ακτίνες και γωνίες για να κατανέμει τις υψηλές τάσεις επαφής από το κλιπ σε μια ευρύτερη περιοχή τόσο του στρωτήρα όσο και του ίδιου του κλιπ, ελαχιστοποιώντας την πλαστική παραμόρφωση.
Σιδηροδρομικός πόδι αρραβώνας: Διαθέτει ένα επεξεργασμένο προφίλ επαφής με ακρίβεια που συγκρατεί με ασφάλεια το πόδι της ράγας, αποτρέποντας την ανύψωση και ελέγχοντας τη γωνία κλίσης της ράγας (συνήθως 1:40 ή 1:20).
Προοπτική εγκατάστασης, συντήρησης & ολοκλήρωσης συστήματος
- Θεμέλιο για Συναρμολόγηση Στερέωσης: Λειτουργεί ως το σημείο αγκύρωσης στο οποίο συνδέονται όλα τα άλλα εξαρτήματα (κλιπ, μονωτήρας, πιθανή πλάκα τάνυσης), καθορίζοντας τη γεωμετρία του πυρήνα του συστήματος.
- Διασύνδεση Sleeper: Σχεδιασμένο για να ενσωματώνεται στο σκυρόδεμα κατά τη διάρκεια της χύτευσης στρωσίδι ή να αγκυρώνεται με ασφάλεια σε ξύλινους/χάλυβας στρωτήρες μέσω μπουλονιών ή κόλλων, εξασφαλίζοντας μόνιμη σύνδεση.
- Συντήρηση μετρητή: Κρίσιμο για τη διατήρηση ακριβούς εύρους τροχιάς. φθορά ή ζημιά στην επιφάνεια οδήγησης του ώμου οδηγεί άμεσα σε διεύρυνση του μετρητή.
- Αρθρωτή αντικατάσταση: Σε πολλά συστήματα, οι φθαρμένοι ή κατεστραμμένοι ώμοι μπορούν να αντικατασταθούν μεμονωμένα χωρίς να απαιτείται αντικατάσταση ολόκληρης της βάσης, διευκολύνοντας την οικονομική-αποτελεσματική συντήρηση.
