Περιγραφή
Τεχνικές παράμετροι

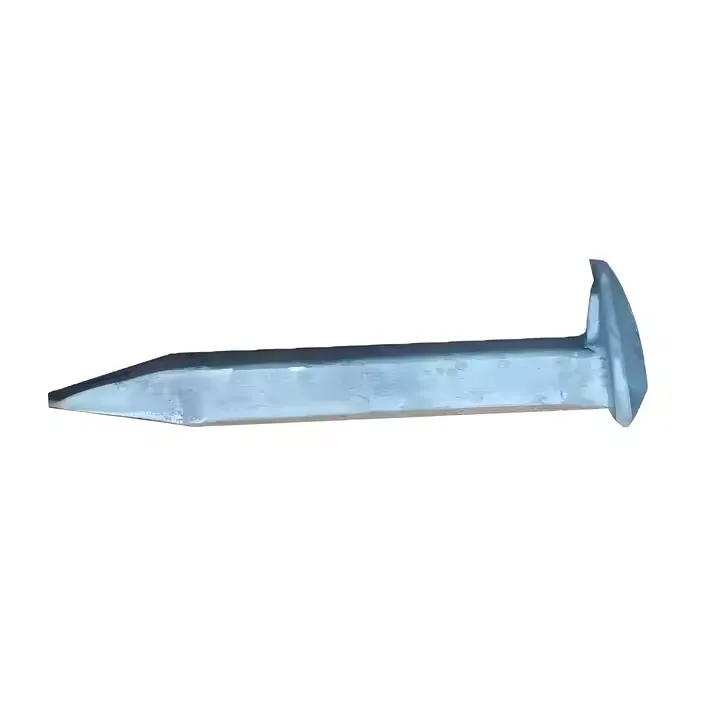

Railway Dog Spikes - Προδιαγραφές ανά σενάρια εφαρμογής
| Μοντέλο | Σενάριο εφαρμογής | Συμβατή ράγα (kg/m) | Συμβατός τύπος γραβάτας | Διαστάσεις κλειδιού (mm) | Θεωρητικό βάρος (g/pc) | Εργαλείο εγκατάστασης |
|---|---|---|---|---|---|---|
| DS-16×120 | Τραμ (τραμ) | 8–15 | Ξύλινοι υπνοδωμάτιοι | Διάμετρος κορμού: 16; Μήκος: 120; Πλάτος κεφαλής: 32 | 280 | Χειροκίνητο σφυρί (1,5kg) |
| DS-18×140 | Αστικό Μετρό (Σε πίστα) | 22–30 | Στρωτήρες σκυροδέματος (προ-τρυπημένοι) | Διάμετρος κορμού: 18; Μήκος: 140; Πλάτος κεφαλής: 35 | 380 | Πνευματικό σφυρί |
| DS-20×160 | Heavy-Haul Freight Railway | 43–60 | Ξύλινες/Σύνθετες Στρώμες | Διάμετρος κορμού: 20; Μήκος: 160; Πλάτος κεφαλής: 38 | 520 | Ηλεκτρικό κρουστικό κλειδί |
| DS-22×180 | Μεταλλευτικό Σιδηρόδρομο | 30–43 (Βαρέα-Καθήκοντα) | Αντιδιαβρωτικές ξύλινες στρώσεις | Διάμετρος κορμού: 22; Μήκος: 180; Πλάτος κεφαλής: 42 | 680 | Πνευματικό σφυρί βαρέως τύπου |
| DS-17×130 | Αγροτικοί περιφερειακοί σιδηρόδρομοι | 15–22 | Παραδοσιακές ξύλινες υπνοδωμάτιες | Διάμετρος κορμού: 17; Μήκος: 130; Πλάτος κεφαλής: 34 | 330 | Χειροκίνητο/Μηχανικό Σφυρί |
Railway Dog Spikes - Πρότυπα επιθεώρησης και ποιότητας υλικού
| Βαθμός υλικού | Χημική Σύνθεση (Βασικά Στοιχεία, Β. %) | Μηχανικές Ιδιότητες | Επεξεργασία Επιφανειών | Στοιχείο ποιοτικού ελέγχου | Πρότυπο επιθεώρησης | Κριτήριο Αποδοχής |
|---|---|---|---|---|---|---|
| Q235 (ανθρακοχάλυβας) | C: 0,14-0,22; Mn: 0,30-0,65; Si Μικρότερο ή ίσο με 0,30 | Αντοχή εφελκυσμού: Μεγαλύτερη ή ίση με 375 MPa. Ισχύς απόδοσης: Μεγαλύτερη ή ίση με 235 MPa. Επιμήκυνση: Μεγαλύτερη ή ίση με 26% | Γαλβανισμός εν θερμώ (μεγαλύτερο ή ίσο με 65μm) | 1. Πάχος επίστρωσης. 2. Αντοχή σε εφελκυσμό | GB/T 13912; GB/T 228,1 | 1. Επικάλυψη μεγαλύτερη από ή ίση με 65μm. 2. Αντοχή εφελκυσμού Μεγαλύτερη ή ίση με 375MPa |
| 45# Χάλυβας | C: 0,42-0,50; Mn: 0,50-0,80; Si: 0,17-0,37 | Αντοχή σε εφελκυσμό: Μεγαλύτερη ή ίση με 600MPa. Ισχύς απόδοσης: Μεγαλύτερη ή ίση με 355 MPa. Επιμήκυνση: Μεγαλύτερη ή ίση με 16% | Ηλεκτρολιωμένο ψευδάργυρο (8–12μm) | 1. Σκληρότητα. 2. Δοκιμή κάμψης | GB/T 230,1; GB/T 232 | 1. Hardness (HB) 197-241; 2. Χωρίς ρωγμή μετά από κάμψη 90 μοιρών |
| Χάλυβας 20MnTiB | C: 0,17-0,23; Mn: 1,30-1,60; Ti: 0,04-0,10; Β: 0,0005-0,0035 | Αντοχή σε εφελκυσμό: Μεγαλύτερη ή ίση με 1080MPa. Ισχύς απόδοσης: Μεγαλύτερο ή ίσο με 930MPa. Επιμήκυνση: Μεγαλύτερη ή ίση με 10% | Ψευδάργυρος-Επίστρωση αλουμινίου (10–15μm) | 1. Ζωή κόπωσης. 2. Αντοχή στη διάβρωση | GB/T 3075; ISO 9227 | 1. Ζωή κόπωσης Μεγαλύτερη ή ίση με 105 κύκλους. 2. Ψεκασμός αλατιού Μεγαλύτερο ή ίσο με 400 ώρες (χωρίς κόκκινη σκουριά) |
| SS400 (JIS) | C Μικρότερο ή ίσο με 0,20. Mn: 0,30-1,00; Si Μικρότερο ή ίσο με 0,35 | Αντοχή σε εφελκυσμό: Μεγαλύτερη ή ίση με 400MPa. Ισχύς απόδοσης: Μεγαλύτερη ή ίση με 245 MPa. Επιμήκυνση: Μεγαλύτερη ή ίση με 25% | Μαύρο Οξείδιο + Επικάλυψη λαδιού | 1. Ανοχή διαστάσεων. 2. Επιφανειακά ελαττώματα | JIS G3101; GB/T 1958 | 1. Απόκλιση διάστασης ±0,5mm; 2. Χωρίς ρωγμές/λάκκους |
