↵Σύστημα στερέωσης με βίδα ράγας

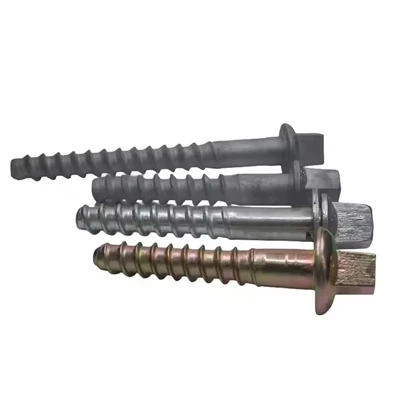

Το Railway Screw Spike είναι ένας στερεωτής με σπείρωμα βαρέως-που έχει σχεδιαστεί για να ασφαλίζει ράγες ή πλάκες βάσης σε ξύλινους στρωτήρες μέσω μηχανικής εμπλοκής με σπειρώματα, προσφέροντας ανώτερη αντίσταση-εξόδου σε σύγκριση με τις κινούμενες ακίδες. Χαρακτηρίζεται από τα χοντρά τετράγωνα-κομμένα νήματα και τη μεγάλη σφυρηλατημένη κεφαλή, τοποθετείται περιστρέφοντας σε προ{4}}τρύπες πιλότου, δημιουργώντας μόνιμες ελικοειδείς αυλακώσεις στο ξύλο. Αυτός ο σχεδιασμός παρέχει εξαιρετική αντοχή στο διαμήκη ερπυσμό της σιδηροτροχιάς και στην κατακόρυφη ανύψωση, καθιστώντας την ιδιαίτερα κατάλληλη για τμήματα τροχιάς υψηλής-καταπόνησης όπως καμπύλες, κλίσεις και αρμούς όπου οι παραδοσιακές αιχμές μπορεί να χαλαρώσουν υπό δυναμικά φορτία.
Τεχνικές προδιαγραφές:
| Παράμετρος | Στάνταρ βιδωτή ακίδα | Υψηλή-παραλλαγή αντοχής | Παράκτια/Θαλασσινή παραλλαγή |
|---|---|---|---|
| Τύπος νήματος | Τετράγωνη-κοπή, 5 TPI | Βαθιά τετράγωνη-κοπή, 4 TPI | Τετράγωνη-κοπή, 5 TPI |
| Σχέδιο κεφαλής | Οβάλ με φλατ με κλειδί | Ενισχυμένη κωνική κεφαλή | Οβάλ,-γαλβανισμένο εν θερμώ |
| Τυπικό μέγεθος | 19 mm διάμετρος × 150 mm | 22 mm διάμετρος × 165 mm | 19 mm διάμετρος × 150 mm |
| Ροπή εγκατάστασης | 350–450 Nm | 450–550 Nm | 350–450 Nm (με στεγανωτικό) |
| Διάμετρος οπής πιλότου | 16 χλστ | 18 χλστ | 16 mm (αναστολή διάβρωσης-) |
| Εφαρμογή κλειδιού | Ξύλινοι στρωτήρες κύριας γραμμής | Διαδρομές εξόρυξης βαριών-μεταφοράς | Ξύλινες γέφυρες και προβλήτες |
Προοπτική Μηχανολογικής & Εγκατάστασης
Βελτιστοποίηση Γεωμετρίας Νημάτων: Τα χοντρά τετράγωνα νήματα (συνήθως 4–6 κλωστές ανά ίντσα) μεγιστοποιούν την εμπλοκή των ινών ξύλου ενώ ελαχιστοποιούν τη ροπή εγκατάστασης.
Διαμόρφωση κεφαλής: Η μεγάλη οβάλ ή κωνική κεφαλή κατανέμει την πίεση σύσφιξης ευρέως στη βάση της ράγας ή στην πλάκα δεσίματος, μειώνοντας τη σύνθλιψη της επιφάνειας του ξύλου.
Κατανομή στρες: Τα νήματα μεταφέρουν σταδιακά το φορτίο κατά μήκος του ενσωματωμένου μήκους, μειώνοντας τις συγκεντρώσεις μέγιστης τάσης που προκαλούν σχίσιμο ξύλου στις κινούμενες ακίδες.
Αντι-Λειτουργίες περιστροφής: Ορισμένα σχέδια περιλαμβάνουν κορμούς με ραβδώσεις ή στριμμένα νήματα για να αντιστέκονται στη χαλάρωση των κραδασμών με την πάροδο του χρόνου.
Οικονομική & Προοπτική Εφαρμογής
- Προετοιμασία Ακρίβειας: Απαιτεί με ακρίβεια τρυπημένες οπές πιλότου (διάμετρος ~80% του πυρήνα ακίδας) για να διασφαλιστεί ο σωστός σχηματισμός νήματος χωρίς υπερβολική αφαίρεση ξύλου.
- Ροπή-Ελεγχόμενη εγκατάσταση: Η τελική τάση βαθμονομείται μέσω της ροπής εγκατάστασης (συχνά 300–500 Nm), επιτρέποντας σταθερή προφόρτιση σε όλες τις αιχμές.
- Δυνατότητα επανασφίξεως: Μπορεί να ξανασφίξει εάν συμβεί χαλάρωση, σε αντίθεση με τις κινούμενες αιχμές που πρέπει να αντικατασταθούν ή να οδηγηθούν εκ νέου.
