Σύστημα στερέωσης με βίδα ράγας

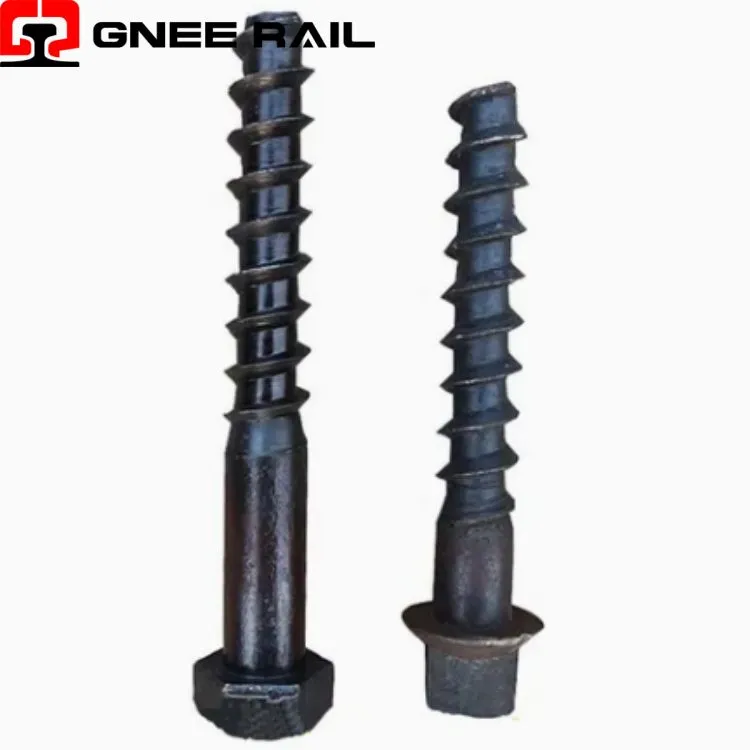

Τα Railway Screw Spikes είναι σφυρηλατημένοι συνδετήρες με σπείρωμα από ανθρακούχο ή κραματοποιημένο χάλυβα υψηλής αντοχής-, με ελικοειδές σπειρώματα και σφυρήλατο κεφάλι με υποδοχή κίνησης. Αυτές οι αιχμές εγκαθίστανται με περιστροφή σε προ-στρωτήρες ξυλείας ή σπειρώματα χυτευμένα σε σκυρόδεμα, μετατρέποντας τη ροπή σε παρατεταμένη αξονική δύναμη σύσφιξης. Η μηχανική εμπλοκή τους με το νήμα παρέχει ανώτερη αντίσταση-εξόδου σε σύγκριση με τις παραδοσιακές αιχμές σκύλων.
Τεχνικές προδιαγραφές:
| Παράμετρος | Εφαρμογή ξυλείας | Συγκεκριμένη Εφαρμογή | Τυπική αναφορά |
|---|---|---|---|
| Τραβήξτε-την Αντίσταση | 20-30 kN | 30-45 kN με πείρο | AS 1085.18 |
| Βαθμός υλικού | 45# / Q235 | 40Mn2 / 1045 | ASTM A66 |
| Αντοχή εφελκυσμού | Μεγαλύτερο ή ίσο με 600 MPa | Μεγαλύτερο ή ίσο με 829 MPa | Βαθμός 8.8 |
| Διάμετρος νήματος | 18-22 χλστ | 16-20 χλστ | UIC 864-1 |
| Επεξεργασία Επιφανειών | Σκέτη λαδωμένη | HDG / Ψευδάργυρος | ASTM A153 |
| Ροπή εγκατάστασης | 150-200 Nm | 200-300 Nm | AS 1085.18 |
Προοπτική εγκατάστασης και συντήρησης:
- Κατασκευασμένο σύμφωνα με το ASTM A66 για εφαρμογές Βόρειας Αμερικής
- Συμμορφώνεται με το AS 1085.18 για τα σιδηροδρομικά δίκτυα της Αυστραλίας
- Διατίθεται σε UIC 864-1 Series για ευρωπαϊκές απαιτήσεις
- Οι ποιότητες υλικών περιλαμβάνουν ανθρακούχο χάλυβα 45#, 40Mn2, 1045
- Η απόδοση επαληθεύεται μέσω δοκιμής τάσης και κάμψης
Συντήρηση & Λειτουργική Προοπτική
- Εφαρμόζεται χρησιμοποιώντας βαθμονομημένα δυναμόκλειδα ή μηχανικούς οδηγούς
- Οι προ{0}}τρύπες που έχουν ανοίξει ταιριάζουν με τη διάμετρο της ακίδας για σωστή εμπλοκή
- Η κάθετη εισαγωγή αποτρέπει τη φθορά και την κλίση του νήματος
- Ο έλεγχος ροπής αποτρέπει το υπερβολικό-σφίξιμο ή την υπο-σφίξιμο
- Λειτουργεί με ελατηριωτές ροδέλες κατά AS 1085.7 για συντήρηση τάνυσης
