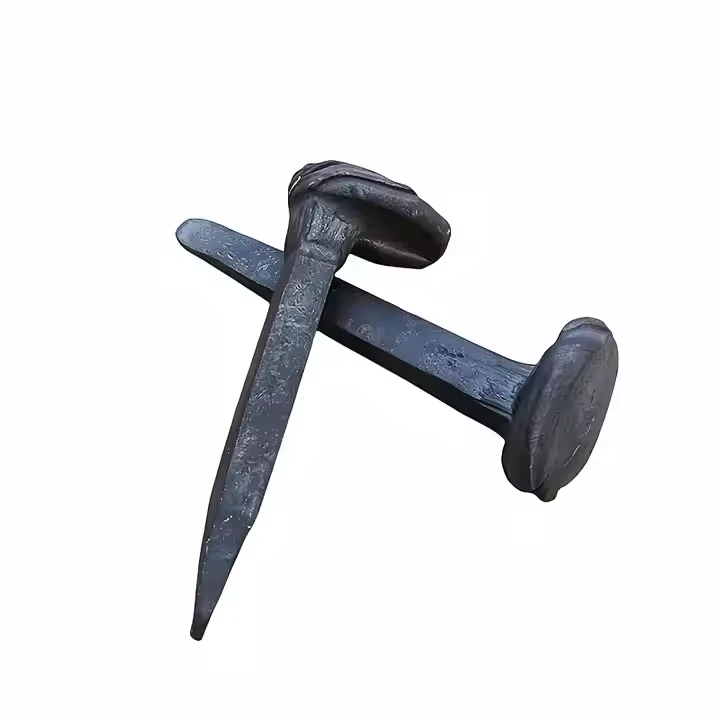

Σύστημα στερέωσης ακίδων σκυλιών Railway

Κωδικός μοντέλου

Διαστάσεις κλειδιού (mm)

Προσαρμοσμένα χαρακτηριστικά σχεδίασης

Συμβατή ράγα (kg/m)

DS{0}}HAUL20

Διάμετρος στελέχους:20; Μήκος:160; Πλάτος κεφαλής: 38

Πυκνό στέλεχος (τοίχος 6mm). Κεφάλι-ανθεκτικό στη φθορά (σκληρυμένο ατσάλι)

43–60

DS-MINE22

Διάμετρος στελέχους:22; Μήκος:180; Πλάτος κεφαλής: 42

Εξαγωνικό στέλεχος (αντί-περιστροφής). Ανθεκτική στα οξέα-επίστρωση (PTFE)

30–43

DS{0}}COAST17

Διάμετρος στελέχους:17; Μήκος:130; Πλάτος κεφαλής: 34

Γαλβανισμός διπλής- στρώσης (Μεγαλύτερο ή ίσο με 100μm). Σφραγισμένη κεφαλή-διασταύρωση κορμού

15–22

Βαθμός υλικού

Επεξεργασία Επιφανειών

Είδη ποιοτικού ελέγχου

Πρότυπο επιθεώρησης

Κριτήριο Αποδοχής

Q235 Ανθρακούχο Χάλυβας

Γαλβανισμός εν θερμώ (μεγαλύτερο ή ίσο με 65μm)

1. Πάχος επίστρωσης. 2. Αντοχή σε εφελκυσμό

GB/T 13912; GB/T 228,1

1. Επικάλυψη μεγαλύτερη από ή ίση με 65μm. 2. Αντοχή εφελκυσμού Μεγαλύτερη ή ίση με 375MPa

SS400 (JIS)

Μαύρο Οξείδιο + Επικάλυψη λαδιού

1. Ανοχή διαστάσεων. 2. Επιφανειακά ελαττώματα

JIS G3101; GB/T 1958

1. Απόκλιση διάστασης±0,5mm; 2. Χωρίς ρωγμές/λάκκους

304 Ανοξείδωτο ατσάλι

Ηλεκτρογυάλισμα

1. Αντοχή στη διάβρωση. 2. Χημική Σύνθεση

GB/T 1220; ISO 9227

1. Ψεκασμός αλατιού Μεγαλύτερο ή ίσο με 1000h (χωρίς κόκκινη σκουριά). 2. Περιεκτικότητα σε Cr μεγαλύτερη από ή ίση με 18% κ.β.
