Ορισμός & λειτουργία
- Οι σιδηροδρομικές αιχμές είναι συνδετήρες που χρησιμοποιούνται για να ασφαλίσουν μηχανικά τις ράγες σε ξύλινες στρωτήρες, παρέχοντας:
- Κατακόρυφη σταθεροποίηση: Αντιμετωπίζει τα φορτία των τροχών (δύναμη έλξης μεγαλύτερη ή ίση με 40kn)
- Πλευρική συγκράτηση: Αποτρέπει τη μετατόπιση των σιδηροδρόμων (πλευρική αντίσταση μεγαλύτερη ή ίση με 12kN)
- Μόνωση: Μερικοί τύποι πληρούν τις απαιτήσεις κυκλώματος τροχιάς (αντίσταση μεγαλύτερη ή ίση με 10⁸Ω)
Τύποι και πρότυπα
| Τύπος | Χαρακτηριστικά σχεδιασμού | Πρότυπο | Αιτήσεις |
|---|---|---|---|

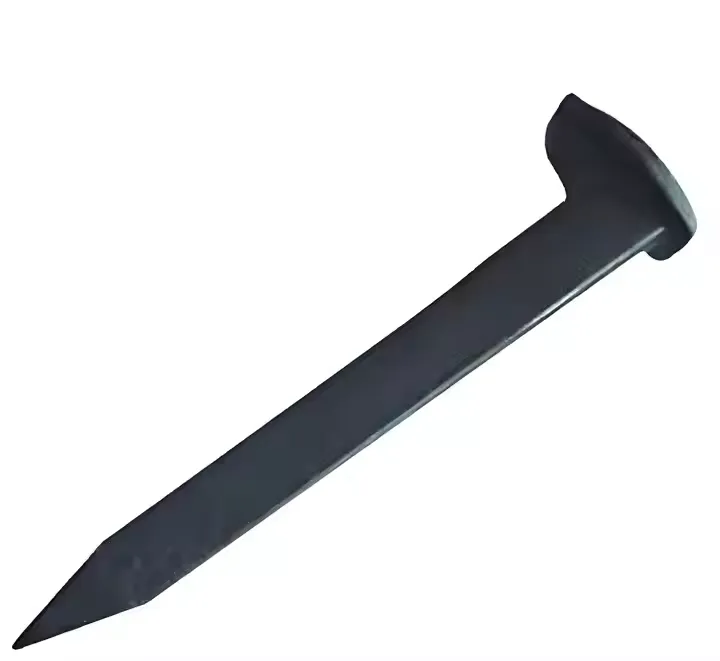

| Ακίδα σκύλου | 90 βαθμοί αγκιστρωμένο κεφάλι, ραβδωτό στέλεχος | TB/T 564-2020 | Συμβατικά κομμάτια ξύλου-γραβάτα |
| Ακίδα | Πλήρως βιδωτό, απαιτεί μανίκι | En 13481-1 | Δεσμευμένοι δεσμοί/μεταβάσεις γέφυρας |
| Ελαστική ακίδα | Καουτσούκ για απόσβεση των κραδασμών | Arema Ch.30 | Ζώνες κραδασμών αστικής διαμετακόμισης |
| Μονωμένη ακίδα | Χάλυβα επικαλυμμένος με νάιλον | IEC {0}} | Ηλεκτρικά κυκλώματα τροχιάς |
Βασικές παράμετροι
| Παράμετρος | Ακίδα σκύλου | Ακίδα | Μέθοδος δοκιμής |
|---|---|---|---|
| Υλικό | Χάλυβα άνθρακας Q235A | Σβήνει 45# χάλυβα | GB/T 700 |
| Επένδυση | Ψευδάργυρος ζώνης (μεγαλύτερος ή ίσος με 85 μm) | Επικάλυψη Dacromet | ISO 1461 |
| Δύναμη έλξης | Μεγαλύτερο ή ίσο με 40kn | Μεγαλύτερο ή ίσο με 60kn | TB/T 564 |
| Ροπή εγκατάστασης | 150-200 nm | 300-350 nm | En 13481-5 |
| Ζωή κόπωσης | Κύκλοι 500K | Κύκλοι 1m | Uic 510-2 |
