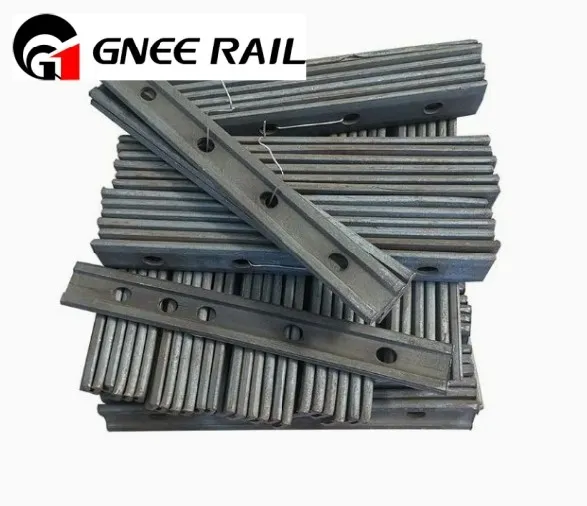

BS Standard Rail Splice Places
Το BS Standard Rail Splice Plate, γνωστό και ως British Standard Splice Plate, BS Rail Fishplate, BS Track Splice Bar, BS Rail Connector Plate και British Rail Splice Bar, είναι ένα ζωτικής σημασίας στοιχείο στη σιδηροδρομική υποδομή που έχει σχεδιαστεί για τη σύνδεση δύο γειτονικών τμημάτων κάγκελο. Κατασκευασμένες σύμφωνα με τα πρότυπα που ορίζονται από το Βρετανικό Ινστιτούτο Προτύπων (BSI), αυτές οι πλάκες σύνδεσης εγγυώνται σταθερή ποιότητα και αξιοπιστία σε διάφορες σιδηροδρομικές εφαρμογές. Η GNEE Rail παρέχει μια πλήρη σειρά σιδηροδρομικών πιάτων που πληρούν διάφορα πρότυπα, συμπεριλαμβανομένων εκείνων από την Αμερική, την UIC, τη Γερμανία, την Αυστραλία και την Αφρική. Προσαρμοσμένες λύσεις είναι διαθέσιμες για να ταιριάζουν στις ανάγκες σας. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες!
Τεχνικές παράμετροι BS Standard Rail Splice Plate
|
Προϊόν |
BS Standard Rail Fishplate (Joint Bar) |
||||
|
Μέγεθος |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Πρώτη ύλη |
Κινέζικο χάλυβα ποιότητας 40# |
||||
|
C |
Mn |
Σι |
S |
P |
|
|
0.27-0.48 |
Μικρότερο ή ίσο με 0.94 |
0.38 |
Μικρότερο ή ίσο με 0.058 |
Μικρότερο ή ίσο με 0.058 |
|
|
Αντοχή σε εφελκυσμό |
Rm: 550-650 MPa |
||||
|
Επιμήκυνση |
Μεγαλύτερο ή ίσο με 18% |
||||
|
Επιφάνεια |
Απλό, μαύρο οξειδίου ή άλλο σύμφωνα με τις απαιτήσεις |
||||
|
Πακέτο |
Αχυρόστρωμα |
||||
|
Διανομή |
Εξαρτάται από την παραγγελία |
||||
Τύποι πλακών σύνδεσης σιδηροτροχιών BS Standard
|
Προδιαγραφές |
Μήκος 4-μπουλονιού πλάκας ψαριού (mm) | Μήκος 6-μπουλονιού πλάκας ψαριού (mm) | Διάμετρος οπών μπουλονιών σε πλάκες ψαριών (mm) | Υπολογισμένο βάρος ανά ζεύγος (4 τρύπες) (kg) |
Υπολογισμένο βάρος ανά ζεύγος (6 τρύπες) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Συνεργείο BS Standard Rail Splice Plate
