↵Σύστημα στερέωσης πλάκας ράγας

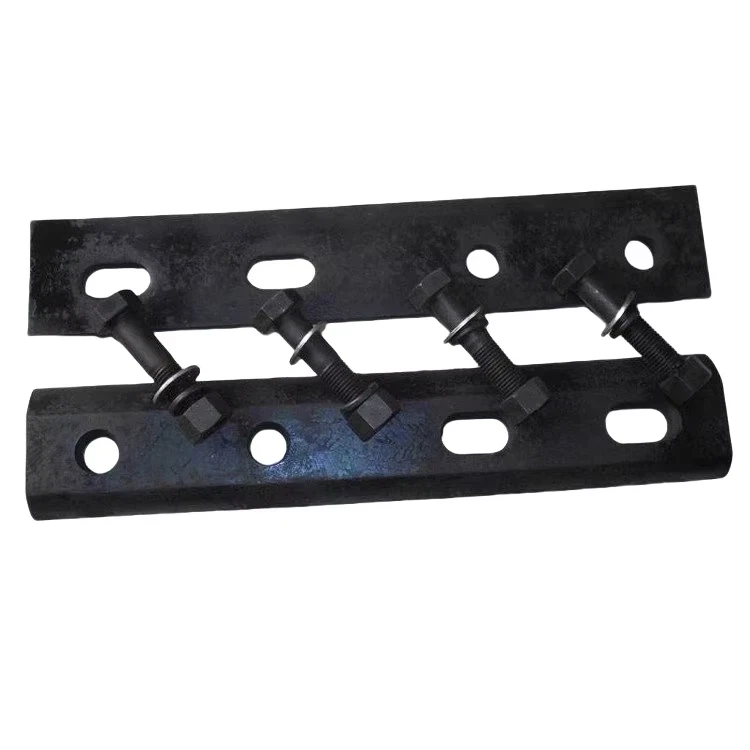

Το Railway Fishplate, γνωστό επίσημα ως ράβδος σύνδεσης ή ράβδος σύνδεσης, είναι ένα κρίσιμο εξάρτημα σύνδεσης σιδηροτροχιών που έχει σχεδιαστεί για να συνδέει δύο γειτονικά άκρα σιδηροτροχιάς σε μια άρθρωση πισινών. Συνήθως κατασκευάζονται ως ζεύγος ταιριαστών χαλύβδινων ράβδων, βιδώνονται σταθερά στον ιστό των σιδηροτροχιών και στις δύο πλευρές, καλύπτοντας το κενό μεταξύ των άκρων της σιδηροτροχιάς. Η κύρια λειτουργία τους είναι να μεταδίδουν ροπές κάμψης και δυνάμεις διάτμησης κατά μήκος της άρθρωσης, διατηρώντας την ευθυγράμμιση και τη συνέχεια της σιδηροτροχιάς ενώ επιτρέπουν την ελεγχόμενη θερμική διαστολή. Οι πλάκες ψαριού έχουν σχεδιαστεί για να ταιριάζουν με ακρίβεια στο προφίλ της ράγας και είναι απαραίτητες για τη διατήρηση της ακεραιότητας της σιδηροτροχιάς σε θέσεις όπου δεν χρησιμοποιείται συνεχής συγκολλημένη ράγα (CWR), όπως σε μονωμένους αρμούς, αρμούς διαστολής και σε σενάρια προσωρινής ή επισκευής.
Τεχνικές προδιαγραφές:
| Προοπτική | Βασική Λειτουργία | Εστίαση κρίσιμης ποιότητας | Πρωταρχική εργασία συντήρησης | Κυρίαρχος Μηχανισμός Αποτυχίας | Αντικατάσταση σκανδάλης |
|---|---|---|---|---|---|
| Χρησιμότητα | Μεταφορά δύναμης σε σιδηροδρομικές αρθρώσεις | Ταίριασμα ακριβείας στο προφίλ ράγας | Συντήρηση τάνυσης μπουλονιών | Ράγισμα κόπωσης από κυκλική κάμψη | Υπερβολική φθορά της οπής του μπουλονιού ή ανιχνευμένες ρωγμές |
| Παραγωγή | Ακρίβεια προφίλ & ακεραιότητα υλικού | Ανοχές διαστάσεων και ευθυγράμμιση οπών | Σωστή θερμική επεξεργασία για ισορροπία φθοράς/κρούσης | Ελαττώματα υλικού ή ακατάλληλη σκλήρυνση | Ζημιά από κρούση ή απώλεια μονωτικών ιδιοτήτων |
| Συντήρηση | Βιώσιμη Ακεραιότητα & Ευθυγράμμιση Αρθρώσεων | Στεγανότητα μπουλονιών και δομή χωρίς ρωγμές | Κανονικό NDT και επανα{0}}ροπή στρέψης | Χαλάρωση του μπουλονιού που προκαλείται από δονήσεις- | Ελάττωμα βάσει χωρητικότητας-προγραμματισμού ή συνθήκης- |
Λειτουργική & Μηχανική Προοπτική
Εκτίμηση φθοράς και παραμόρφωσης:Έλεγχος για φθορά στις επιφάνειες έδρασης έναντι του ιστού της σιδηροτροχιάς, παραμόρφωση (κάμψη) των πλακών και επιμήκυνση ή «ωοειδοποίηση» των οπών των μπουλονιών, που υποδηλώνουν υπερβολικό φορτίο και απαιτούν αντικατάσταση.
Έλεγχοι ακεραιότητας μονωμένης άρθρωσης:Για μονωμένες πλάκες ψαριών, η συντήρηση περιλαμβάνει έλεγχο για ραγισμένα ή υποβαθμισμένα μονωτικά εξαρτήματα, δοκιμή ηλεκτρικής αντίστασης και διασφάλιση ότι η επαφή μετάλλου-με-δεν δημιουργεί βραχυκύκλωμα σηματοδότησης.
Προληπτική αντικατάσταση με βάση την χωρητικότητα κυκλοφορίας:Οι πλάκες ψαρέματος στην κύρια γραμμή αντικαθίστανται συχνά με ένα προληπτικό χρονοδιάγραμμα που βασίζεται σε αθροιστικούς Μεγατόνους (MGT) κίνησης, καθώς η διάρκεια ζωής της κόπωσης συσχετίζεται στενά με τους κύκλους φόρτωσης, ακόμη και πριν εμφανιστούν ορατές ρωγμές.
Συντήρηση & Λειτουργική Προοπτική
- Ακρίβεια διάτρησης και αντίθετης διάτρησης οπών:Οι θέσεις των οπών των μπουλονιών ανοίγονται με μεγάλη ακρίβεια για να διασφαλιστεί η τέλεια ευθυγράμμιση μεταξύ των δύο πλακών και των προ{0}}τρυπών της ράγας. Οι αντίθετες οπές είναι κατεργασμένες για να χωρούν κεφαλές μπουλονιών και παξιμάδια στο ίδιο επίπεδο με ή κάτω από την επιφάνεια της πλάκας.
- Προδιαγραφές ποιότητας και σκληρότητας υλικού:Κατασκευασμένο από μεσαίο-άνθρακα ή μικρο-κράμα χάλυβα με καθορισμένες ιδιότητες αντοχής στην απόδοση και στην κρούση, που συχνά υπερβαίνει τη σκληρότητα του χάλυβα βασικής ράγας για να διασφαλιστεί ότι η ένωση δεν είναι ο πιο αδύναμος κρίκος.
- Θερμική επεξεργασία για ανθεκτικότητα:Υποβληθείτε σε ελεγχόμενη σβέση και σκλήρυνση για να επιτύχετε ένα βέλτιστο προφίλ σκληρότητας-αρκετά σκληρό για να αντισταθεί στη φθορά και την παραμόρφωση στις οπές των μπουλονιών και στις επιφάνειες των ρουλεμάν, αλλά αρκετά σκληρό για να αντισταθεί σε θραύση πρόσκρουσης.
