GNEErμαξιλαράκια αυχένατοποθετούνται ακριβώς κάτω από τη βάση της ράγας. Εξασφαλίζουν βελτιωμένη κατανομή φορτίου και ταυτόχρονα αυξάνουν την ελαστικότητα της τροχιάς με έρμα, η οποία έχει θετική επίδραση στη φθορά των εξαρτημάτων της υπερκατασκευής και στην άνεση οδήγησης.
Το GNEE προσφέρει μια εξαιρετικά μεγάλη γκάμα μαξιλαριών σιδηροτροχιών για κάθε απαιτούμενη ακαμψία – από βαριές μεταφορές έως αστικές εφαρμογές.

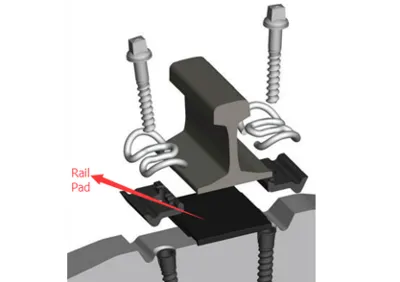

Εφαρμογή Pads Rail στο Σύστημα Στερέωσης Ράγας
Τακάκια ράγας για συστήματα στερέωσης σιδηροτροχιών τύπου Ε-
Τα ελαστικά μαξιλαράκια σιδηροτροχιάς που χρησιμοποιούνται για συστήματα στερέωσης σιδηροτροχιών τύπου Ε έχουν τις παρόμοιες λειτουργίες των μονωτών σιδηροτροχιάς για να μονώνουν τη ράγα πάνω από αυτήν από τους στρωτήρες που βρίσκονται κάτω από αυτήν, για αποτελεσματική προστασία από τους κραδασμούς και τον θόρυβο της δομής-. Το μαξιλαράκι σιδηροτροχιάς συνεργάζεται με e-κλιπ, μονωτήρες σιδηροτροχιών/μονωμένα μπλοκ μετρητή και ώμους ράγας/ενσωματωμένα μέρη για να σχηματίσουν ένα ολόκληρο σετ συστήματος στερέωσης σιδηροτροχιών τύπου Ε-.
| Περιλαμβάνεται αντικείμενο | Ποσότητα | Υλικό | Μέγεθος | Παρατήρηση |
|---|---|---|---|---|
| Ε κλιπ | 2 | 60Si2MnA, 60Si2CrA | Διάμετρος. 16mm, 18 mm ή 20 mm (E1809, E2006, E2007, E2009, κ.λπ. | Σκληρότητα: 44-48HRC |
| Φορτίο Toe: Dia.16mm: 500-700kgf; Διάμετρος 18mm:750-900kgf; Διαμ.20mm:1100-1400kgf | ||||
| Διάρκεια κούρασης: 5 εκατομμύρια κύκλοι χωρίς σπάσιμο | ||||
| Στάνταρ: DIN17221, BS970, GB/T1222 | ||||
| Ωμος | 2 | QT500-7, QT450-10 | ΓιαUIC54, UIC60, 115RE, BS80lbs, BS100lbs, ράγα 50kg, ράγα 60kgκ.λπ. | Σημείωση: Η σκληρότητα του κλιπ Ε-είναι 44-48HRC. Το φορτίο δακτύλου για το κλιπ Ε-είναι 500-700 kgf (Διάμετρος 16 mm). 750-900kgf (Διάμετρος 18mm); 1100-1400kgf (Διάμετρος 20mm); Η διάρκεια ζωής κόπωσης του E-clip είναι 5 εκατομμύρια κύκλοι χωρίς να σπάσει το πιστοποιημένο E-clip DIN17221, BS970, GB/T1222 |
| Μαξιλάρι ράγας | 1 | HDPE, καουτσούκ ή EVA | ||
| Απομονωτήρας | 2 | Ενισχυμένο Nylon 66 (PA66) |
Τακάκια ράγας για συστήματα στερέωσης σιδηροτροχιών SKL
Ένα μαξιλάρι ράγας σε αΣύστημα στερέωσης ράγας SKLείναι ένα μικρό αλλά σημαντικό εξάρτημα στερέωσης, που συνεργάζεται με κλιπ SKL, αιχμές βιδών, πλαστικούς πείρους, πλάκες οδηγών και ούτω καθεξής. Τα ελαστικά μαξιλαράκια σιδηροτροχιάς που παράγουμε έχουν καθορισμένη ακαμψία και αυξάνουν αποδεδειγμένα την ελαστικότητα της υπερκατασκευής της τροχιάς. Με υψηλότερο επίπεδο ελαστικότητας, συμβάλλει στην αθόρυβη λειτουργία του τροχαίου υλικού, για την κάλυψη των σημερινών ακουστικών απαιτήσεων στις σιδηροδρομικές γραμμές.
| Κλιπ τάνυσης SKL | Βιδωτή ακίδα Ss35 | Επίπεδη ροδέλα | Πλαστικός πείρος | Πλάκα οδηγός | Μαξιλάρι ράγας | |
|---|---|---|---|---|---|---|
| Ζητούνται τεμάχια | 2 | 2 | 2 | 2 | 2 | 1 |
| Υλικό | 60Si2CrA, 60Si2CrA, 38Si7 | Βαθμός 4.6: Q235; Βαθμός 5.6: 35# Βαθμός 8.8: 45# | Q235 | HDPE, ενισχυμένο νάιλον 66 (PA66) | Ενισχυμένο Nylon 66 (PA66) | EVA, ή καουτσούκ |
| Μέγεθος | skl1,skl3,skl12,skl14 | M24×150mm | Uls7 | Για διαφορετικά μεγέθη ακίδας βιδών | UIC54, UIC60, ράγα 50kg, ράγα 60kg και άλλα μεγέθη σύμφωνα με την παραγγελία | |
| ΣΗΜΕΙΩΜΑ | Σκληρότητα: 42-47HRC 5 εκατομμύρια κύκλοι χωρίς σπάσιμο. Στάνταρ: DIN17221, GB/T1222 | Πρότυπο: ISO898-1, UIC864-1 και NF F500-50 | Πρότυπο: EN10025, EN10139 | Για εισαγωγή σε τσιμεντένιο στρωτήρα | Προσαρμοσμένα προϊόντα διαθέσιμα. | |
Υλικό μαξιλαριού ράγας
HDPE
|
Οχι. |
Τεχνική Παράμετρος |
Μονάδα |
Τεχνική Απαίτηση |
Αξία |
|
1 |
Πυκνότητα |
g/cm3 |
0.95-0.98 |
0.95 |
|
2 |
Αντοχή εφελκυσμού |
Mpa |
Μεγαλύτερο ή ίσο με 19 |
19 |
|
3 |
Επιμήκυνση |
% |
>80 |
150 |
|
4 |
Σημείο Τήξης |
βαθμός |
170-190 |
190 |
|
5 |
Αντίσταση μόνωσης |
Ω |
Μεγαλύτερο ή ίσο με 1×1010 |
3.5 ×1010 |
|
6 |
Σκληρότητα |
A |
Μεγαλύτερο ή ίσο με 98 |
98(A) |
EVA: Πολυαιθυλένιο 80%, οξικό βινύλιο 20%
|
Οχι. |
Τεχνική Παράμετρος |
Μονάδα |
Τεχνική Απαίτηση |
Αξία |
|
1 |
Πυκνότητα |
g/cm3 |
0.95-0.98 |
0.95 |
|
2 |
Αντοχή εφελκυσμού |
Mpa |
Μεγαλύτερο ή ίσο με 15 |
16 |
|
3 |
Επιμήκυνση |
% |
>500 |
550 |
|
4 |
Σημείο Τήξης |
βαθμός |
170-190 |
170 |
|
5 |
Αντίσταση μόνωσης |
Ω |
Μεγαλύτερο ή ίσο με 1×1010 |
5.0 ×1010 |
|
6 |
Σκληρότητα |
A |
Μεγαλύτερο ή ίσο με 90 |
92(A) |
Καουτσούκ
|
Οχι. |
Τεχνική Παράμετρος |
Μονάδα |
Αξία |
|
1 |
Ακαμψία |
KN |
90-130 |
|
2 |
Hardness Shore Α |
βαθμός |
72-80 μοίρες |
|
3 |
Ηλεκτρονική Αντίσταση |
Ω |
Μεγαλύτερο ή ίσο με 106 |
|
4 |
Αντοχή σε εφελκυσμό πριν από τη γήρανση |
Mpa |
Μεγαλύτερο ή ίσο με 12,5 |
|
5 |
Επιμήκυνση πριν από τη Γήρανση |
% |
Μεγαλύτερο ή ίσο με 250 |
GNEE RAILπροσφέρει διαφορετικά είδη συνδετήρων σιδηροδρομικών γραμμών για να καλύψει τις απαιτήσεις του πελάτη, όπως ελαστικό κλιπ και σφιγκτήρα ράγας, βίδα ράγας, πλαστικό πείρο, μπουλόνι σιδηροτροχιάς υψηλής εφελκυσμού με παξιμάδι, πλάκα βάσης σιδηροτροχιάς, πλάκα ψαριού σιδηροτροχιάς, ώμος σιδηροτροχιάς (ένθετο), μπουλόνι ψαριού, κοχλίας ψαριού, συρματόσχοινα και κ.λπ. θα κατασκευάζει κατάλληλα προϊόντα.
