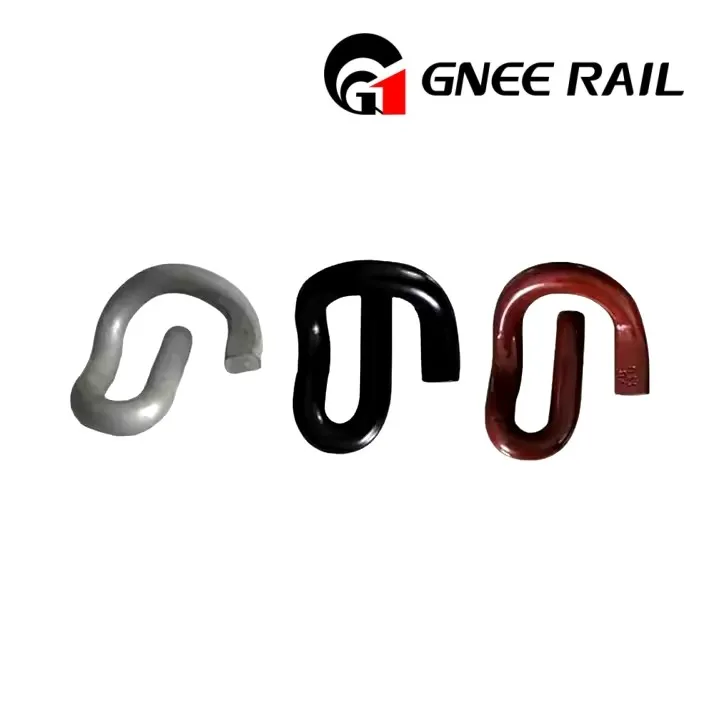

E18 Κλιπ ράγας

Κλιπ σιδηροτροχιάς (γνωστά και ως κλιπ σιδηροτροχιάς, ελαστικά κλιπ σιδηροτροχιάς, κλιπ σιδηροτροχιάς, κλιπ σιδηροτροχιάς ή κλιπ σιδηροτροχιάς) στερεώνουν με ασφάλεια τις ράγες στις πλάκες βάσης ή τους δεσμούς, διασφαλίζοντας εύρος τροχιάς, σταθερότητα και λειτουργική ασφάλεια. Τα κλιπ ράγας E18 ταξινομούνται στην κατηγορία E-type στη σειρά κλιπ ράγας της Pandrol. Κατασκευάζουμε μια μεγάλη γκάμα κλιπ ράγας, συμπεριλαμβανομένων των E1809, E2052, E1804, E2055, E2005 και E2006. Οι διαδικασίες μας ακολουθούν τα πρότυπα ISO9001 για να εγγυηθούν την παραγωγή κορυφαίας ποιότητας. Προσαρμοσμένες λύσεις είναι διαθέσιμες. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.

Προδιαγραφή E18 Rail Clips

Αρ	Υλικό	Διάμετρος	Μήκος κλιπ	Πλάτος κλιπ	Βάρος	HRC	Πίεση	Τεστ κόπωσης
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2001	60Si2Mn	ø18			0.6	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2007	60Si2Mn	ø18	105±5	38 μέγ	0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR309	60Si2Mn	ø19	130		0.91	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR601	60Si2Mn	ø19			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR415	60Si2Mn	ø20			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR601	60Si2Mn	ø20				44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
DI	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E18	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E19	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E20	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL12	60Si2Mn	ø13			0.53	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-1508	60Si2Mn	ø15			0.58	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-1501	60Si2Mn	ø15			0.58	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-16	60Si2Mn	ø16			0.6	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα

Προδιαγραφή υλικού E18 Railway Clips

Σειρά	Τύπος	Σκληρότητα	Υλικό	Κουραστική ζωή	Επιφάνεια
E κλιπ ράγας	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Μικρότερο ή ίσο με 0.35, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Μικρότερο ή ίσο με 0,35 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03	Για το Dia.18 είναι 3 εκατομμύρια κύκλοι χωρίς σπάσιμο. Για το Dia.20 είναι 5 εκατομμύρια κύκλοι χωρίς σπάσιμο.	Απλό (λαδωμένο), οξείδιο μαύρο, έγχρωμη βαφή ή κατόπιν απαίτησης του πελάτη.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Κλιπ Vossloh& Σφυρήλατο κλιπ ράγας	SKL1	42-47HRC
Κλιπ ράγας δημοσίων σχέσεων	PR309	44-48HRC
	PR401
	PR601
	PR85
Μπορούμε επίσης να κατασκευάσουμε προσαρμοσμένα κλιπ ράγας ακολουθώντας τα σχέδια ή τα δείγματά σας!
