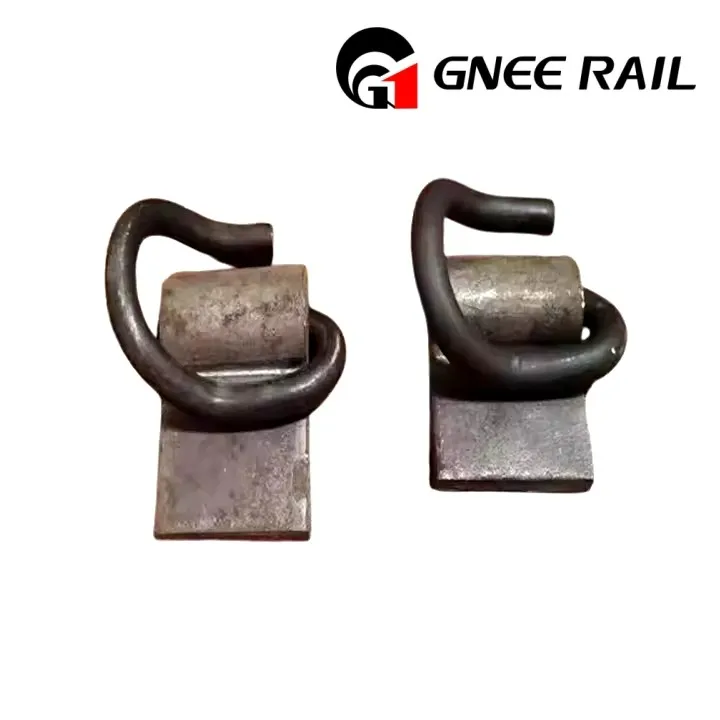

Κλιπ ράγας E20

Τα κλιπ σιδηροτροχιάς είναι ζωτικής σημασίας εξαρτήματα για τη στερέωση των σιδηροτροχιών στο δέσιμο ή στην πλάκα βάσης, διασφαλίζοντας τη σταθερότητα της τροχιάς και την ασφάλεια των λειτουργιών του τρένου. Γνωστά και ως κλιπ σιδηροδρομικής γραμμής, ελαστικά κλιπ σιδηροτροχιάς, κλιπ σιδηροτροχιάς και κλιπ σιδηροδρόμου, αυτά τα εξαρτήματα είναι απαραίτητα για τη διατήρηση του σωστού εύρους τροχιάς. Τα κλιπ ράγας E20 αποτελούν μέρος της σειράς κλιπ ράγας της Pandrol και ταξινομούνται στη σειρά E-type. Ως αξιόπιστος και επαγγελματίας προμηθευτής, η GNEE Rail ειδικεύεται στην κατασκευή διαφόρων κλιπ σιδηροτροχιών, συμπεριλαμβανομένων μοντέλων όπως E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR4519, PR451, PR601, Fast 16, Fast 1501, Fast1502, Fast 1508 και Fast 1600. Όλα τα προϊόντα μας πληρούν τα διεθνή πρότυπα και μπορούν να προσαρμοστούν στις ανάγκες σας. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.

Προδιαγραφή E20 Rail Clips

Αρ	Υλικό	Διάμετρος	Μήκος κλιπ	Πλάτος κλιπ	Βάρος	Η ΑΡΗ	Πίεση	Τεστ κόπωσης
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2001	60Si2Mn	ø18			0.6	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2007	60Si2Mn	ø18	105±5	38 μέγ	0.62	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR309	60Si2Mn	ø19	130		0.91	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR601	60Si2Mn	ø19			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
ΠΡ85	60Si2Mn	ø19	88±3		0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR415	60Si2Mn	ø20			0.8	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
PR601	60Si2Mn	ø20				44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
ΔΙ	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E18	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E19	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
E20	60Si2Mn	ø18	100±3			44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
ΣΚΛ12	60Si2Mn	ø13			0.53	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-1508	60Si2Mn	ø15			0.58	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-1501	60Si2Mn	ø15			0.58	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα
Γρήγορο κλιπ-16	60Si2Mn	ø16			0.6	44-48	Μεγαλύτερο ή ίσο με 9,5KN	5000000 φορές χωρίς διάλειμμα

Προδιαγραφές υλικού E20 Rail Clips

Σειρά	Τύπος	Σκληρότητα	Υλικό	Κουρασμένη ζωή	Επιφάνεια
Κλιπ ράγας E	E1,E2,E3	%7β%7β0%7δ}HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Μικρότερο ή ίσο με 0.35, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Μικρότερο ή ίσο με 0,35 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03	Για το Dia.18 είναι 3 εκατομμύρια κύκλοι χωρίς σπάσιμο. Για το Dia.20 είναι 5 εκατομμύρια κύκλοι χωρίς σπάσιμο.	Απλό (λαδωμένο), μαύρο οξείδιο, έγχρωμη βαφή ή κατόπιν απαίτησης του πελάτη.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Κλιπ Vossloh& Σφυρήλατο κλιπ ράγας	SKL1	%7β%7β0%7δ}HRC
Κλιπ ράγας δημοσίων σχέσεων	PR309	%7β%7β0%7δ}HRC
	PR401
	PR601
	ΠΡ85
Μπορούμε επίσης να κατασκευάσουμε προσαρμοσμένα κλιπ ράγας ακολουθώντας τα σχέδια ή τα δείγματά σας!
