Σύστημα στερέωσης με κλιπ ράγας E

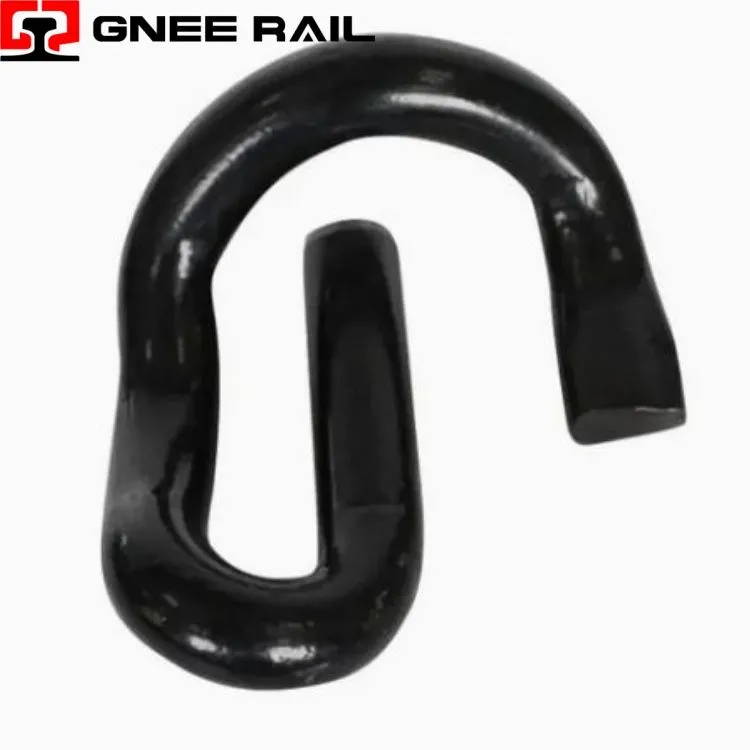

Το Railway E-Clip είναι ένα ελαστικό στοιχείο στερέωσης από χάλυβα ελατηρίου σε σχήμα όπως το γράμμα "E" που ασφαλίζει τις ράγες σε τσιμεντένια ή ξύλινα στρωτήρες σε συστήματα σιδηροδρομικής γραμμής . Κατασκευασμένο από κράματα χάλυβα ελατηρίων υψηλής ποιότητας, όπως το 60Si2MnA, αυτό το αυτο-ενταόμενο κλιπ παρέχει συνεχή δύναμη σύσφιξης μέσω του χαρακτηριστικού γεωμετρικού σχεδιασμού του. Το E-Clip λειτουργεί χωρίς σπειρώματα, βασιζόμενο σε ελαστική παραμόρφωση για να διατηρεί σταθερό φορτίο στα δάχτυλα, ενώ δέχεται τη θερμική διαστολή, τους δυναμικούς κραδασμούς και τα φορτία των τροχών.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Τυπική τιμή/εύρος |
|---|---|---|
| Βαθμός υλικού | Κράμα χάλυβα ελατηρίου | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Εύρος Σκληρότητας | HRC | 42-48 |
| Φορτίο δακτύλων (διάμετρος 16 mm) | kgf | 500-700 |
| Φορτίο δακτύλων (διάμετρος 18 mm) | kgf | 750-900 |
| Φορτίο δακτύλων (διάμετρος 20 mm) | kgf | 1100-1400 |
| Κόπωση Ζωή | Κύκλοι | 5 εκατομμύρια χωρίς κάταγμα |
| Max Spring Force | kN/κλιπ | 14 |
| Εφαρμοστέοι τύποι σιδηροτροχιών | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Προοπτική εγκατάστασης και συντήρησης:
- Απαιτεί εξειδικευμένα εργαλεία τάνυσης για σωστή εισαγωγή και αφαίρεση
- Δεν απαιτείται ρύθμιση της ροπής λόγω του σχεδιασμού αυτοεντατήρα χωρίς σπείρωμα
- Δυνατότητα οπτικής επιθεώρησης χωρίς αποσυναρμολόγηση για γρήγορους ελέγχους κατάστασης
- Συνιστάται βάθος εισαγωγής απόκλισης 10-12 mm για βέλτιστη διάρκεια κόπωσης
- Το κενό μεταξύ του πίσω τόξου και του ώμου πρέπει να παραμένει εντός των προδιαγραφών 3-9mm
Συντήρηση & Λειτουργική Προοπτική
- Παρέχει μέγιστη δύναμη σύσφιξης 14 kN ανά κλιπ για ασφάλεια σιδηροτροχιάς
- Επιτυγχάνει 5 εκατομμύρια κύκλους κόπωσης χωρίς θραύση υπό τυπική φόρτιση
- Συγκέντρωση κρίσιμης τάσης που εντοπίζεται στην εσωτερική καμπυλότητα του πίσω τόξου
- Διατηρεί την αντίσταση ερπυσμού και τη στρεπτική σταθερότητα για συγκολλημένη τροχιά
- Το εύρος σκληρότητας HRC 42-48 εξασφαλίζει ελαστική ανάκτηση μετά την παραμόρφωση
