Σύστημα στερέωσης με κλιπ ράγας E

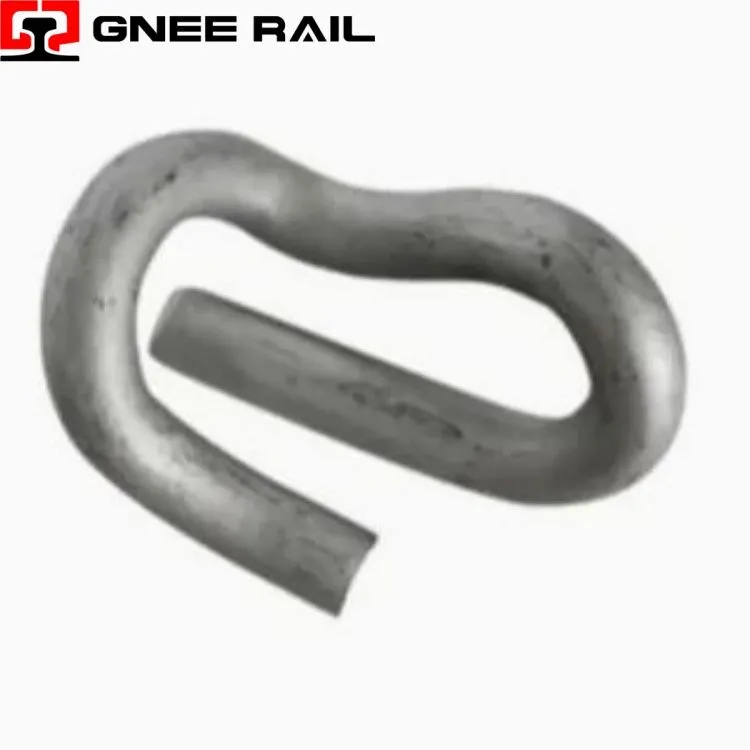

Το Railway E-Clip είναι ένα σφυρήλατο ελαστικό κούμπωμα ράγας κατασκευασμένο από χάλυβα ελατηρίου υψηλής ποιότητας. Η μοναδική του γεωμετρία σχήματος Ε-παρέχει σταθερό φορτίο στα δάχτυλα για να συγκρατεί τις ράγες ενάντια στους στρωτήρες κάτω από δυναμικές δυνάμεις αμαξοστοιχίας. Χωρίς μπουλόνια ή σπειρώματα, βασίζεται σε ελαστική παραμόρφωση για να απορροφά τους κραδασμούς, να αντιστέκεται στον ερπυσμό της ράγας και να διατηρεί τη σταθερότητα του περιτυπώματος. Χρησιμοποιείται ευρέως σε βαριές-γραμμές εμπορευμάτων, επιβατών και συγκοινωνιών παγκοσμίως.
Τεχνικές προδιαγραφές:
| Παράμετρος | Περιγραφή | Τυπική τιμή |
|---|---|---|
| Υλικό | Χάλυβας ελατηρίου ανά EN 10089 ή ισοδύναμο | 60Si2Mn / 51CrV4 |
| Διάμετρος σύρματος | Τυπική στρογγυλή διάμετρος ράβδου | 16 mm – 20 mm |
| Φορτίο στα δάχτυλα | Δύναμη σύσφιξης ανά εγκατεστημένο κλιπ | 10 – 14 kN |
| Κουραστική ζωή | Κύκλοι πριν από τον κίνδυνο κατάγματος | Μεγαλύτερο ή ίσο με 5 εκατομμύρια |
| Τύποι σιδηροτροχιών εφαρμογής | Προφίλ UIC / BS / AREMA | UIC54, 115RE, BS113A |
| Φινίρισμα επιφάνειας | Τύπος αντιδιαβρωτικής προστασίας | Εμβάπτιση λαδιού / Ψευδάργυρο |
| Θερμοκρασία λειτουργίας | Εύρος πίστας περιβάλλοντος | -40 μοίρες έως +60 μοίρες |
Προοπτική εγκατάστασης και συντήρησης:
- Διατηρεί τη δύναμη σύσφιξης ακόμα και μετά από εκατομμύρια κύκλους φορτίου τροχού.
- Αποτρέπει την ανατροπή της σιδηροτροχιάς και τη διεύρυνση του περιτυπώματος σε αιχμηρές καμπύλες.
- Χωρίς σταδιακή χαλάρωση όπως τα συστήματα με βίδες – η ελαστική σχεδίαση είναι αυτοασφαλιζόμενη-.
- Αντέχει σε ξαφνικά φορτία κρούσης χωρίς εύθραυστη θραύση.
- Αποτυχία-ασφαλής σχεδίαση: ορατή απώλεια κλιπ υποδηλώνει ανάγκη αντικατάστασης.
Συντήρηση & Λειτουργική Προοπτική
- Η κατασκευή ενός{0}}κομματιού εξαλείφει τα χαλαρά μικρά εξαρτήματα στον χώρο.
- Εγκαθίσταται μόνο με υδραυλικό ή χειροκίνητο εργαλείο εντατήρα.
- Δεν απαιτείται δυναμόκλειδο ή βαθμονόμηση σύσφιξης κατά την εφαρμογή.
- Μπορεί να αφαιρεθεί και να επαναχρησιμοποιηθεί εάν η εκτροπή παραμένει εντός ορίων.
- Αποτρέπει τη λανθασμένη συναρμολόγηση λόγω απλού γεωμετρικού προσανατολισμού.
Προμηθευτής Gnee Professional
