Σύστημα στερέωσης με κλιπ ράγας E

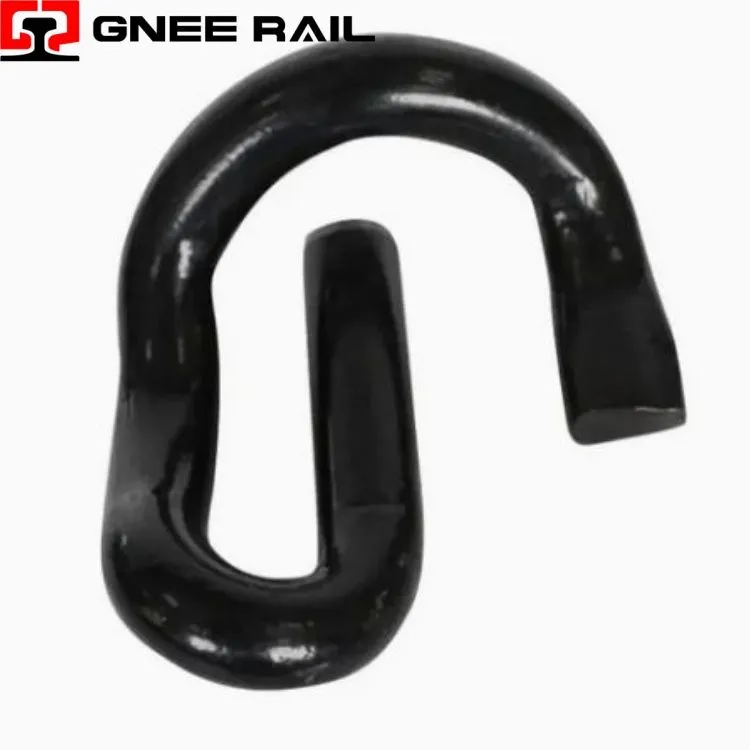

Το Railway E-Clip είναι ένας συνδετήρας από χάλυβα με ελατήριο υψηλής-ελκυσμού σχεδιασμένος για τσιμεντένιες ράγες. Η ασύμμετρη γεωμετρία του παρέχει ακριβές, σταθερό φορτίο στα δάχτυλα για να ασφαλίζει τη ράγα έναντι της κατακόρυφης ανύψωσης και του πλευρικού ερπυσμού. Σχεδιασμένο για ελαστική απόδοση, απορροφά τη δυναμική κρούση από τα διερχόμενα τρένα ενώ διατηρεί σταθερή δύναμη σύσφιξης. Αυτό το εξάρτημα-χωρίς συντήρηση είναι απαραίτητο για δίκτυα υψηλής-ταχύτητας και βαρέων-προγραμμάτων, διασφαλίζοντας μακροπρόθεσμη- σταθερότητα τροχιάς και διατήρηση του εύρους.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Αξία απόδοσης |
|---|---|---|
| Υλικό | Χάλυβας ελατηρίου (60Si2MnA) | Υψηλή αντοχή στην κόπωση |
| Κατεργασία με θερμοκρασία | Σβησμένο & Μετριασμένο | Σκληρότητα: 42-48 HRC |
| Toe Load | 9,5 – 11,5 kN | Συνεπής δύναμη σύσφιξης |
| Εκτροπή | 10 – 14 mm | Δυναμική απορρόφηση φορτίου |
| Κόπωση Ζωή | >2 εκατομμύρια κύκλοι | Μακροπρόθεσμη-αντοχή |
| Προστασία από τη διάβρωση | Εν θερμώ-Γαλβανισμένο με εμβάπτιση | >Δοκιμή ψεκασμού αλατιού 1000 ωρών |
| Συμβατό Rail | 50kg/m, 60kg/m, UIC60 | Καθολική εφαρμογή |
| Εργαλείο εγκατάστασης | Υδραυλικός εφαρμοστής | Εγκατάσταση με{0}}σφάλμα |
Προοπτική εγκατάστασης και συντήρησης:
- Το ασύμμετρο σχήμα δημιουργεί ένα υπολογισμένο φορτίο στα δάχτυλα για βέλτιστη σύσφιξη της ράγας.
- Η ελαστική παραμόρφωση απορροφά τα δυναμικά φορτία των τροχών χωρίς μόνιμη πλαστική παραμόρφωση.
- Διατηρεί σταθερή δύναμη υπό-δόνηση υψηλής συχνότητας και θερμική διαστολή.
- Η σύνθεση από χάλυβα ελατηρίου του κλιπ εξασφαλίζει εξαιρετική διάρκεια κόπωσης και ανθεκτικότητα.
- Η γεωμετρία του επιτρέπει την ελεγχόμενη κάμψη ενώ αποτρέπει την αστοχία κόπωσης του μετάλλου.
Συντήρηση & Λειτουργική Προοπτική
- Η εγκατάσταση απαιτεί εξειδικευμένο υδραυλικό εφαρμοστή για σταθερή δύναμη σύσφιξης.
- Η προ-συναρμολόγηση σε στρωτήρες μειώνει την εργασία-στο χώρο και επιταχύνει την τοποθέτηση της πίστας.
- Το κλιπ είναι ελαφρύ και στοιβαζόμενο, βελτιστοποιώντας την απόδοση αποθήκευσης και μεταφοράς.
- Η αφαίρεση χρησιμοποιεί το ίδιο εργαλείο, απλοποιώντας τις εργασίες συντήρησης και αντικατάστασης σιδηροτροχιών.
- Δεν απαιτείται σύσφιξη μετά την εγκατάσταση-, εξαλείφοντας τους ελέγχους ρουτίνας συντήρησης.
Προμηθευτής Gnee Professional
