Σύστημα στερέωσης με κλιπ ράγας E

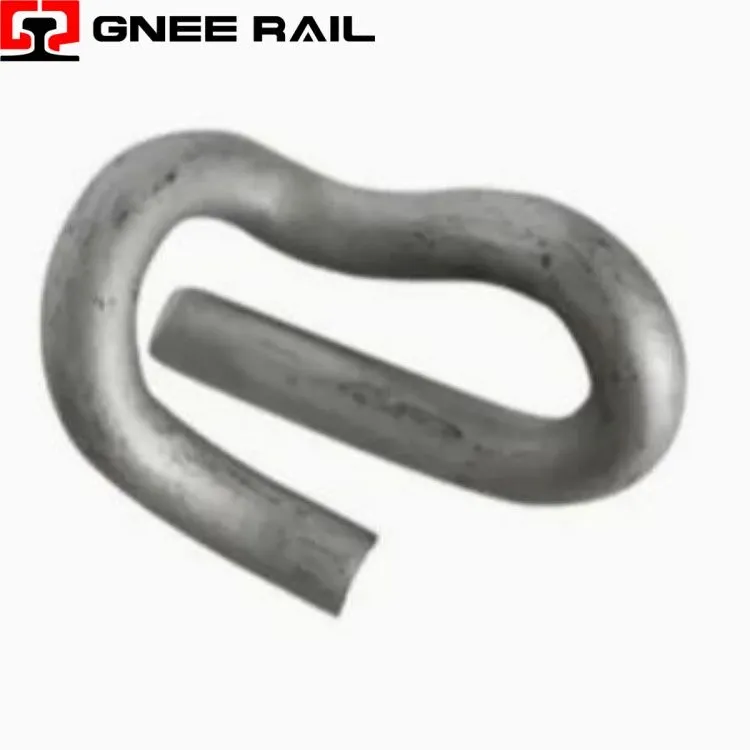

Το Railway E-Clip είναι ένα ελαστικό εξάρτημα στερέωσης σιδηροτροχιάς κατασκευασμένο από χάλυβα υψηλής ποιότητας ελατηρίου, σχεδιασμένο για τσιμεντένιες ράγες. Το μοναδικό ασύμμετρο σχήμα του παρέχει μια σταθερή δύναμη σύσφιξης που ασφαλίζει τη ράγα ενώ επιτρέπει την ελεγχόμενη κίνηση. Το κλιπ απορροφά δυναμικά φορτία από διερχόμενα τρένα, αντιστέκεται στη χαλάρωση που προκαλείται από κραδασμούς-και δεν απαιτεί συντήρηση μετά την εγκατάσταση. Χρησιμοποιείται ευρέως σε συστήματα υψηλής-ταχύτητας, εμπορευματικών μεταφορών και μετρό, το E-Clip εξασφαλίζει μακροπρόθεσμη- σταθερότητα διαδρομής
Τεχνικές προδιαγραφές:
| Παράμετρος | Αξία | Παρατηρήσεις |
|---|---|---|
| Βαθμός υλικού | 60Si2Mn ή 60Si2CrA | Χάλυβας ελατηρίου |
| Φινίρισμα επιφάνειας | Γαλβανισμένο εν θερμώ-ή Dacromet | Αντιδιαβρωτική προστασία |
| Εύρος φόρτισης δακτύλων | 9 – 12 kN | Ρυθμιζόμενο βάσει σχεδίου |
| Ταξίδι εκτροπής | 10 – 14 mm | Ελαστική περιοχή εργασίας |
| Κύκλοι κόπωσης | > 2,000,000 | Σύμφωνα με το EN 13146 |
| Θερμοκρασία λειτουργίας | -40 μοίρες έως +70 μοίρες | Για όλες τις-καιρικές συνθήκες |
| Εργαλείο εγκατάστασης | Υδραυλικό εφαρμοστή | Χειροκίνητη ή αυτόματη |
| Κοινοί τύποι σιδηροδρομικών γραμμών | 50kg/m, 60kg/m, UIC60, 115RE | Ευρεία συμβατότητα |
Προοπτική εγκατάστασης και συντήρησης:
- Ο καμπύλος σχεδιασμός του κλιπ αποθηκεύει ελαστική ενέργεια κατά την εκτροπή της ράγας.
- Μετατρέπει την κάθετη κρούση τροχού σε ελεγχόμενη συμπίεση ελατηρίου.
- Τα ασύμμετρα πόδια κατανέμουν τη δύναμη ομοιόμορφα στο πόδι της ράγας.
- Η γεωμετρία αποτρέπει τη συγκέντρωση τάσεων σε κρίσιμα σημεία επαφής.
- Η ελαστική ανάκτηση επαναφέρει το κλιπ στο αρχικό σχήμα μετά από κάθε φόρτωση.
Συντήρηση & Λειτουργική Προοπτική
- Τα εξειδικευμένα υδραυλικά εργαλεία επιτρέπουν τη γρήγορη και{0}}τοποθέτηση κλιπ με προστασία από σφάλματα.
- Η προ-συναρμολόγηση σε στρωτήρες μειώνει-την εργασία στον ιστότοπο και παρακολουθεί τον χρόνο κατοχής.
- Δεν απαιτείται σφίξιμο ή εκ νέου τέντωμα του μπουλονιού μετά την εγκατάσταση.
- Η αφαίρεση χρησιμοποιεί το ίδιο εργαλείο, απλοποιώντας την αντικατάσταση και τη συντήρηση σιδηροτροχιών.
- Ο ελαφρύς σχεδιασμός επιτρέπει τον εύκολο χειρισμό και τη στοίβαξη για μεταφορά.
Προμηθευτής Gnee Professional
