Σύστημα στερέωσης με κλιπ ράγας E

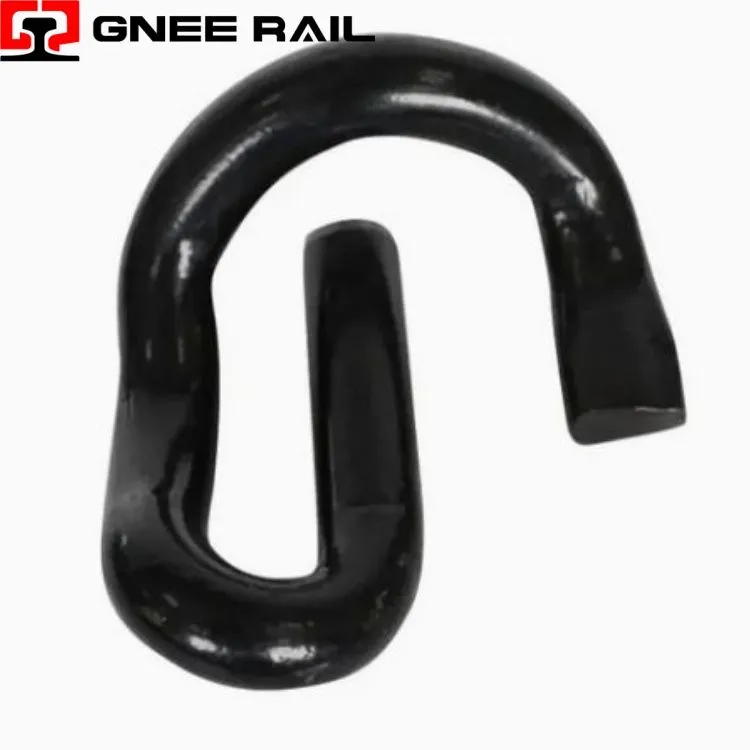

Το Railway E Clip είναι ένας ελαστικός συνδετήρας από χάλυβα σχεδιασμένος για τη στερέωση σιδηροτροχιών σε στρωτήρες από σκυρόδεμα σε σύγχρονα συστήματα τροχιάς. Κατασκευασμένο από χάλυβα ελατηρίου υψηλής ποιότητας-, το χαρακτηριστικό προφίλ του σε σχήμα Ε-προσφέρει ακριβή δύναμη σύσφιξης ενώ προσαρμόζεται στις δυναμικές κινήσεις της τροχιάς. Αυτό το κλιπ επιτρέπει τη γρήγορη εγκατάσταση και αφαίρεση χωρίς εξειδικευμένα εργαλεία. Ο αποδεδειγμένος σχεδιασμός του εξασφαλίζει αξιόπιστη απόδοση σε εφαρμογές κύριας γραμμής, συγκοινωνίας και βαρέων-μεταφορών παγκοσμίως.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Railway E Clip – Ελαστικός συνδετήρας ράγας |
| Βαθμός υλικού | 60Si2Mn / 51CrV4 / Ισοδύναμο χάλυβα ελατηρίου |
| Φινίρισμα επιφάνειας | Ε-παλτό / νιφάδες ψευδαργύρου / γεωμετρία / φωσφοροποίηση |
| Διάμετρος σύρματος | 14 mm – 16 mm (0,55 – 0,63 ίντσες) |
| Δύναμη σύσφιξης | 8 – 14 kN ανά κλιπ (εξαρτάται από το σύστημα) |
| Ελαστική παραμόρφωση | Εύρος εργασίας 10 – 14 mm |
| Κόπωση Ζωή | Μεγαλύτερο ή ίσο με 5 εκατομμύρια κύκλους χωρίς κάταγμα |
Προοπτική εγκατάστασης και συντήρησης:
- Διαθέτει τρία παράλληλα πόδια που σχηματίζουν σχήμα Ε- για ισορροπημένη κατανομή της δύναμης του ελατηρίου.
- Ενσωματώνει καμπύλες ζώνες μετάβασης ελαχιστοποιώντας τη συγκέντρωση τάσεων κατά την εκτροπή.
- Σχεδιασμένο με συμμετρική γεωμετρία που επιτρέπει την ίδια εγκατάσταση από κάθε πλευρά.
- Βελτιστοποιημένη αναλογία μήκους ποδιού που επιτυγχάνει μέγιστη ελαστική διαδρομή πριν από μόνιμη παραμόρφωση.
- Παρέχει σταθερή πίεση επαφής στο πόδι της ράγας μέσω διαμορφωμένων σημείων έδρασης-ακρίβειας.
Συντήρηση & Λειτουργική Προοπτική
- Εγκαταστάθηκε με χρήση απλού εργαλείου μοχλού χωρίς να απαιτείται- εξοπλισμός προέντασης.
- Αφαιρείται γρήγορα κατά τη συντήρηση χρησιμοποιώντας το ίδιο εργαλείο εξαγωγής.
- Υποστηρίζει χειροκίνητη εγκατάσταση κατάλληλη για απομακρυσμένες τοποθεσίες διαδρομής.
- Υποστηρίζει μηχανοποιημένη εφαρμογή για-κατασκευαστικά έργα μεγάλου όγκου.
- Επιτρέπει την οπτική επαλήθευση της σωστής θέσης μέσω της ευθυγράμμισης του κλιπ.
Προμηθευτής Gnee Professional
