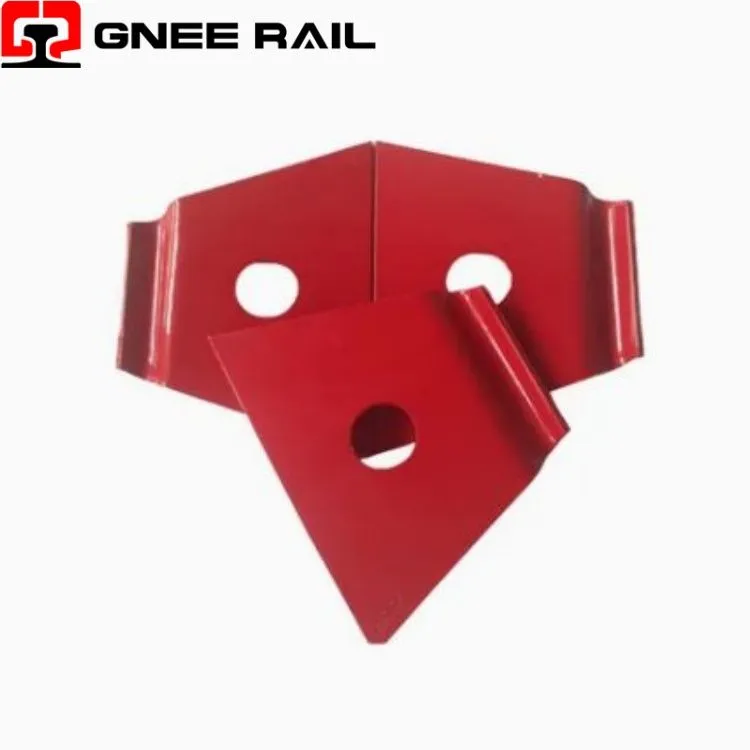

↵Σύστημα στερέωσης με κλιπ Nabla Rail
Το Railway Nabla Clip είναι ένας συμμετρικός, επίπεδης-τομής συνδετήρας ελατηρίου που πήρε το όνομά του από το σχήμα του ανεστραμμένου δέλτα (∇), σχεδιασμένο για συστήματα τροχιάς από σκυρόδεμα . Κατασκευασμένο από χάλυβα ελατηρίου υψηλής-αντοχής 60Si2MnA/60Si2CrA με σκληρότητα 42-47 HRC, παρέχει σταθερή δύναμη σύσφιξης μέσω ελαστικής παραμόρφωσης. Το σύστημα περιλαμβάνει μονωτήρες και αιχμές βιδών, παρέχοντας ηλεκτρική μόνωση και ανώτερη πλευρική απορρόφηση δύναμης.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Δείκτης απόδοσης |
|---|---|---|
| Γεωμετρικό σχήμα | Αντεστραμμένο δέλτα (∇) / V-προφίλ | Επίπεδη-τομή, διπλή-καμάρα |
| Βαθμός υλικού | 60Si2MnA / 60Si2CrA | 42-47 HRC σκληρότητα |
| Πάχος | 4,0 mm – 4,5 mm | Χαλύβδινη λωρίδα ελατηρίου ψυχρής-έλασης |
| Κόπωση Ζωή | 5 εκατομμύρια κύκλοι | Χωρίς παραβίαση σύμφωνα με το EN 13146-4 |
| Αντίσταση μόνωσης | Μεγαλύτερο ή ίσο με 1×108 Ω ανά συγκρότημα | PA66+30% μονωτής ινών γυαλιού |
| Στοιχεία συστήματος | 2 κλιπ + 2 μονωτές + 2 αιχμές + 2 ροδέλες | Ανά συγκρότημα καθίσματος ράγας |
Προοπτική εγκατάστασης και συντήρησης:
- Ο σχεδιασμός επίπεδης-τομής δημιουργεί μια ευρεία ορθογώνια επιφάνεια έδρασης, κατανέμοντας τη δύναμη σύσφιξης ομοιόμορφα στο πόδι της ράγας .
- Η ευρεία επιφανειακή επαφή αποτρέπει τα τοπικά φαινόμενα εσοχής "brinelling" που είναι κοινά με τα στρογγυλά-κλιπ σύρματος κάτω από βαριά κυκλοφοριακά φορτία .
- Η συμμετρική διπλή-γεωμετρία τόξου παρέχει ομοιόμορφη κατανομή τάσεων, εξαλείφοντας τις στρεπτικές δυνάμεις που συναντώνται σε σχέδια ασύμμετρων κλιπ .
Συντήρηση & Λειτουργική Προοπτική
- Οι ενισχυμένοι νάιλον μονωτές (PA{0}}% ίνες γυαλιού) παρέχουν αντοχή σε εφελκυσμό μεγαλύτερη από ή ίση με 170 MPa και αντίσταση μόνωσης μεγαλύτερη ή ίση με 1×108 Ω .
- Οι αιχμές βιδών (βαθμός 5.6, χάλυβας 35#) προσφέρουν αντοχή σε εφελκυσμό μεγαλύτερη ή ίση με 500 MPa με ικανότητα κρύας κάμψης 90 μοιρών.
- Το σύστημα μπορεί να προ-συναρμολογηθεί σε στρωτήρες πριν από την παράδοση, επιτρέποντας ταχύτερους ρυθμούς κατασκευής .
