Σύστημα στερέωσης με κλιπ ράγας skl

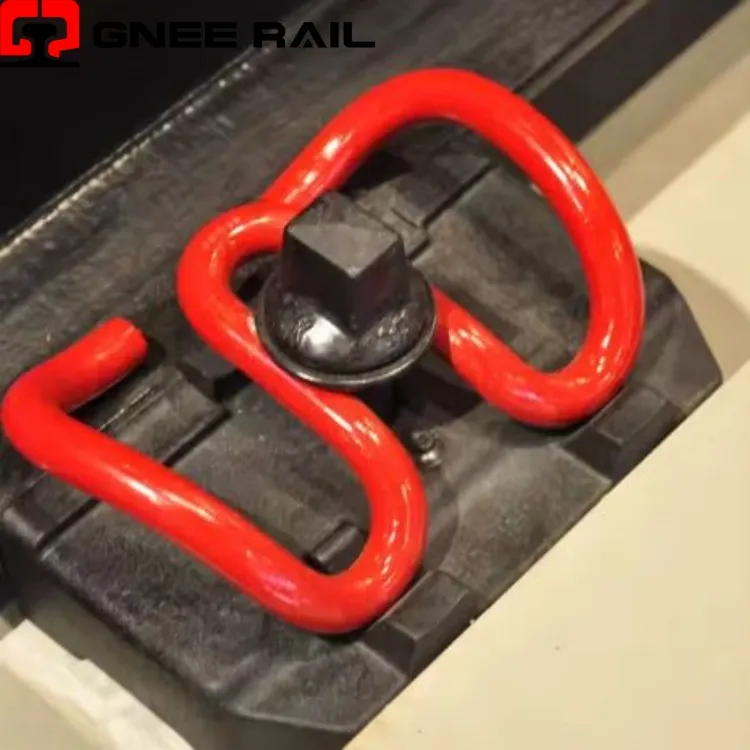

Το κλιπ SKL είναι ένας -ελαστικός συνδετήρας ράγας χωρίς σπείρωμα με χαρακτηριστικό διπλό-σπειροειδές σώμα ελατηρίου. Κατασκευασμένο από χάλυβα ελατηρίου υψηλής ποιότητας-, δημιουργεί σταθερό φορτίο στα δάχτυλα μέσω ελαστικής παραμόρφωσης. Το κλιπ λειτουργεί με μια γωνιακή πλάκα καθοδήγησης και μια βιδωτή ακίδα για να συγκρατεί το πόδι της ράγας με ασφάλεια στους τσιμεντένιους στρωτήρες. Είναι ένα τυπικό σύστημα στερέωσης για σύγχρονους σιδηροδρόμους υψηλής-ταχύτητας και βαρέων-αποστάσεων.
Τεχνικές προδιαγραφές:
| Παράμετρος | Τυπική απαίτηση | Τυπική τιμή |
|---|---|---|
| Οικογένεια τύπου κλιπ | Σειρά SKL | SKL-12 / SKL-14 / SKL-21 |
| Διάμετρος σύρματος | Ανοιξιάτικη ατσάλινη ράβδος | 13,0 mm ± 0,2 mm |
| Ποιότητα χάλυβα | Πρότυπο EN 10089 | 60Si2CrA / 51CrV4 |
| Προστασία επιφάνειας | Αντιδιαβρωτική επίστρωση | Ψευδάργυρο / Μαύρο οξείδιο |
| Απόκλιση εγκατάστασης | Εργασιακά ανοιξιάτικα ταξίδια | 11 mm ± 1 mm |
| Ελάχιστο φορτίο δακτύλων | Σε καθορισμένη απόκλιση | 10 kN ανά κλιπ |
| Μέγιστο φορτίο δακτύλων | Σε καθορισμένη απόκλιση | 14 kN ανά κλιπ |
| Απαίτηση κόπωσης | Χωρίς κάταγμα | 5 εκατομμύρια κύκλοι |

Προοπτική εγκατάστασης και συντήρησης:
- Ταιριάζει απευθείας στους χυτούς ώμους χωρίς να απαιτεί ειδικούς προσαρμογείς ράγας
- Λειτουργεί με τα περισσότερα προφίλ διεθνών σιδηροδρόμων, συμπεριλαμβανομένων των UIC54 και UIC60
- Απαιτεί συγκεκριμένη γωνία πλάκας οδήγησης που ταιριάζει με την κλίση της βάσης της σιδηροτροχιάς
- Συμβατό τόσο με μονωμένα όσο και με μη{0}}μονωμένα συγκροτήματα στερέωσης
- Τα βασικά εξαρτήματα ταιριάζουν σε πολλούς τύπους στρωσίδιων διαφορετικών προμηθευτών
Συντήρηση & Λειτουργική Προοπτική
- Παρέχει συνεχή σύσφιξη κάτω από ακραίες αλλαγές θερμοκρασίας από -40 βαθμούς σε +60 βαθμούς
- Απορροφά ταυτόχρονα κατακόρυφα φορτία τροχών και πλευρικές δυνάμεις τροχιάς
- Διατηρεί την ηλεκτρική αντίσταση όταν χρησιμοποιείται με μονωμένες πλάκες οδηγών
- Αντέχει σε μόνιμη παραμόρφωση ακόμα και μετά από επαναλαμβανόμενα περάσματα βαρέων αξόνων
- Δεν χαλαρώνει υπό κραδασμούς σε αντίθεση με τις βιδωμένες μηχανικές συνδέσεις

Προμηθευτής Gnee Professional
