Σύστημα στερέωσης με κλιπ ράγας skl

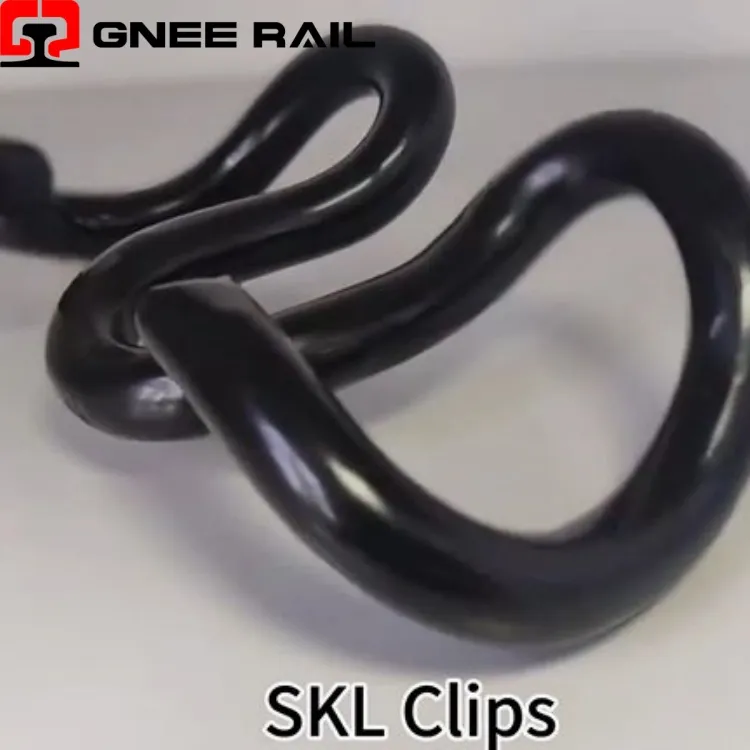

Το Railway SKL Clip είναι ένας σφιγκτήρας τάνυσης σε σχήμα V-, κατασκευασμένος από θερμό-σφυρηλατημένο χάλυβα ελατηρίου, σχεδιασμένος για συστήματα στερέωσης στρωτήρες από σκυρόδεμα με χυτούς-ώμους. Αυτό το κλιπ λειτουργεί μέσω ελαστικής εκτροπής του βραχίονα κατά την κατακόρυφη εισαγωγή, μετατρέποντας τη δύναμη εγκατάστασης σε παρατεταμένη πίεση σύσφιξης στο πόδι της ράγας. Ο συμμετρικός σχεδιασμός διπλού-βραχίονα εξασφαλίζει ισορροπημένη κατανομή φορτίου, ενώ η κορώνα που σχηματίζεται με ακρίβεια- παρέχει σταθερή μετάδοση δύναμης σε όλη τη διάρκεια ζωής.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Δείκτης απόδοσης |
|---|---|---|
| Τύπος ελατηρίου | Σφιγκτήρας τάνυσης σε σχήμα V- | Συμμετρικός διπλός-βραχίονας |
| Υλικό | Ζεστό-σφυρηλατημένο ατσάλι | Αντοχή σε εφελκυσμό 1.200–1.400 MPa |
| Δύναμη σύσφιξης | Ανά εγκατεστημένο κλιπ | Ονομαστική περιοχή 10–14 kN |
| Εγκεφαλικό επεισόδιο εγκατάστασης | Απόκλιση βραχίονα από ελεύθερη κατάσταση | 18–25 mm ανά βραχίονα |
| Διάρκεια ζωής | Εφαρμογή βαριάς-απόσυρσης | 25-35 ετών τυπικό |
Προοπτική εγκατάστασης και συντήρησης:
- Η συμμετρική V-γεωμετρία εξασφαλίζει ίση δύναμη σύσφιξης και στις δύο πλευρές του ποδιού της ράγας, διατηρώντας σταθερή συγκράτηση του εύρους.
- Η καμπυλότητα της κορώνας είναι βελτιστοποιημένη για να κατανέμει ομοιόμορφα την τάση κάμψης σε όλο το πλάτος του κλιπ, εξαλείφοντας τα εντοπισμένα σημεία κόπωσης.
- Η προοδευτική εκτροπή του βραχίονα δημιουργεί μια μη-μη γραμμική καμπύλη δύναμης που εξυπηρετεί την καθίζηση της τροχιάς χωρίς απώλεια σύσφιξης.
Συντήρηση & Λειτουργική Προοπτική
- Η κάθετη εισαγωγή με χρήση υδραυλικών ή χειροκίνητων εργαλείων ρύθμισης επιτρέπει τη συνεπή εγκατάσταση ανεξάρτητα από την τεχνική του χειριστή.
- Η ηχητική ανάδραση εμπλοκής επιβεβαιώνει τη σωστή τοποθέτηση των βραχιόνων με κλιπ στις τσέπες συγκράτησης των ώμων.
- Τα χαρακτηριστικά μηχανικής αναστολής αποτρέπουν την υπερ-παραμόρφωση κατά την εγκατάσταση, προστατεύοντας από πλαστική παραμόρφωση.
Προμηθευτής Gnee Professional
