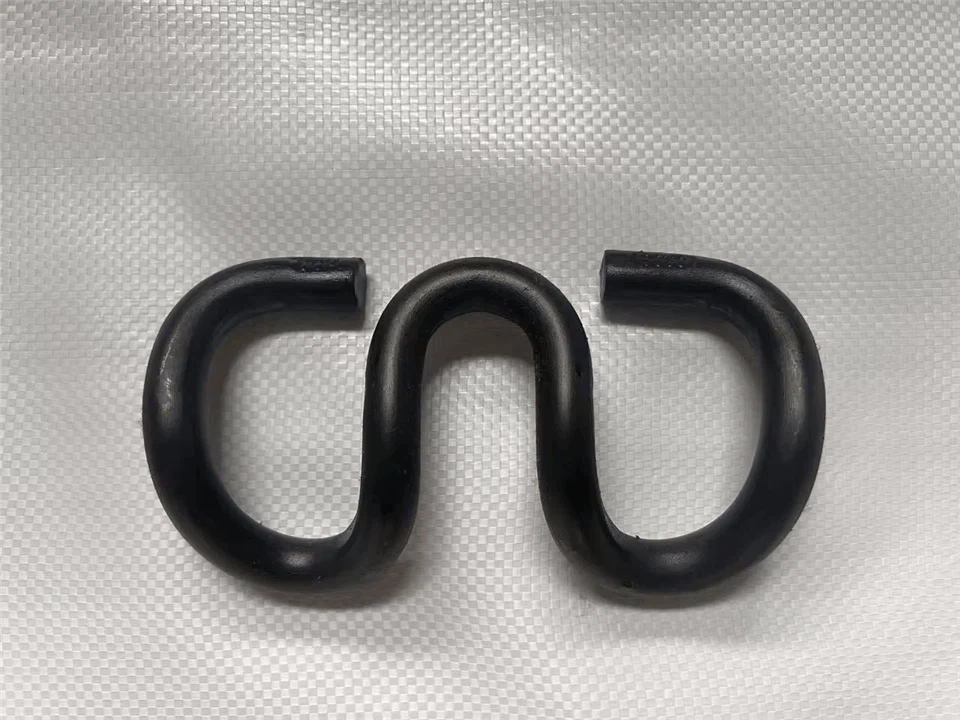

Κλιπ SKL Railway
|
Μοντέλο |
Υλικό |
Επεξεργασία Επιφανειών |
Εφαρμοστέο σενάριο και σιδηροδρομικές γραμμές |
Ρύθμιση μετρητή |
Διαμήκης αντίσταση |
Συνδέσεις που ταιριάζουν |
Compliance Stds |
|
SKL 12 |
50 CrVA |
Ηλεκτρ-γαλβανισμός (Μεγαλύτερο ή ίσο με 25μm) |
Αστικό τραμ (30kg/m σιδηρόδρομος, χαμηλή-ταχύτητα) |
±4mm |
Μικρότερο ή ίσο με 8kN/m |
Μ8 Μπουλόνι + Επίπεδη Ροδέλα |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Γαλβανισμός εν θερμώ (μεγαλύτερο ή ίσο με 85μm) |
Περιφερειακές εμπορευματικές μεταφορές (43–50 kg/m σιδηρόδρομος) |
-8-+4χιλ |
12–18 kN/m |
Μ10 Μπουλόνι + Ροδέλα κλειδαριάς |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (Μεγαλύτερο ή ίσο με 8μm) + Ψευδάργυρο |
Βαρέα-Εξόρυξη αποστάσεων (60–75 kg/m σιδηρόδρομος) |
-10-+6χιλ |
Μεγαλύτερο ή ίσο με 20 kN/m |
Μ12 Μπουλόνι + Ελατήριο Ροδέλας |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + Sealant (Μεγαλύτερο ή ίσο με 10μm) |
Σιδηρόδρομος υψηλής-Ταχύτητας (Μεγαλύτερη ή ίση με 250 km/h, 60kg/m σιδηρόδρομος) |
-6-+4χιλ |
15–22 kN/m |
Μπουλόνι M14 + Παξιμάδι κλειδώματος |
TB/T 3562, EN 13481-2 |
Λίστα Πρακτικής Ποιότητας για Κλιπ SKL Railway
|
Στοιχείο επιθεώρησης |
Μέθοδος δοκιμής |
Κριτήριο επιτυχίας/αποτυχίας |
Σχέδιο Δειγματοληψίας |
Εργαλείο/Αναφορά |
|
Αυθεντικότητα υλικού |
PMI χειρός (C/Si/Mn) |
C: 0,56-0,64% (60Si2MnA); Si: 1,50–2,00% |
3 τεμ/παρτίδα |
Φορητός αναλυτής PMI |
|
Σκληρότητα & Σκληρότητα |
Rockwell Tester + Δοκιμή πρόσκρουσης |
Σκληρότητα: ±2 HRC εύρους; Ενέργεια κρούσης Μεγαλύτερη ή ίση με 80J/cm² |
5 τμχ/παρτίδα |
Rockwell Tester, Impact Tester |
|
Ακρίβεια διαστάσεων |
Ψηφιακό παχύμετρο + Μπλοκ μετρητή |
Διάμετρος: ±0,2mm; Πάχος άκρου: ±0,3mm |
10 τμχ/παρτίδα |
Ψηφιακό παχύμετρο 0,01mm |
|
Επιφανειακά ελαττώματα |
Οπτικός + 10× Μεγεθυντικός φακός |
Χωρίς ρωγμές/γρέζια. Ξεφλούδισμα επίστρωσης Μικρότερο από ή ίσο με 2mm². Σκουριά Μικρότερη ή ίση με τον βαθμό Α |
100% Επιθεώρηση |
10× Μεγεθυντικός φακός, GB/T 15519 |
|
Σταθερότητα δύναμης σύσφιξης |
Δυναμικός ελεγκτής δύναμης |
Όχι Μεγαλύτερη ή ίση με 10% απώλεια μετά από 1000 κύκλους |
2 τμχ/παρτίδα |
Δοκιμαστής δύναμης δυναμικής σύσφιξης |
|
Ακεραιότητα συσκευασίας |
Προσομοίωση κραδασμών |
Καμία ζημιά στην επίστρωση μετά από δόνηση 1500Hz |
3 συσκευασίες/παρτίδα |
Πάγκος δοκιμών κραδασμών |
