Σύστημα στερέωσης με βίδα ράγας

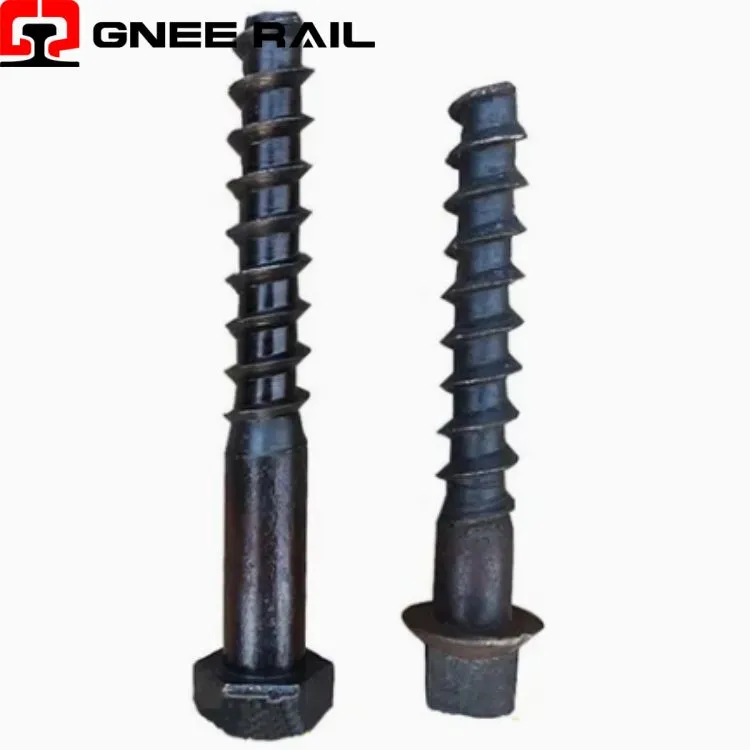

Το Railway Screw Spike είναι μια συσκευή στερέωσης με σπείρωμα που έχει σχεδιαστεί για τη στερέωση πλακών βάσης σιδηροτροχιών ή απευθείας προσάρτηση σιδηροτροχιάς σε ξυλεία, σύνθετα υλικά ή στρωτήρες από σκυρόδεμα μέσω περιστροφικής εγκατάστασης και όχι κρουστικής οδήγησης. Χαρακτηριζόμενος από το συνεχές ελικοειδές νήμα, τη διαμόρφωση τετράγωνης ή εξαγωνικής κεφαλής και τη σφυρηλατημένη ή τυλιγμένη κατασκευή, αυτός ο συνδετήρας μετατρέπει την εφαρμοζόμενη ροπή σε αξονική δύναμη σύσφιξης, παρέχοντας σταθερή και μετρήσιμη προφόρτιση που παραμένει σταθερή υπό δυναμική φόρτιση τροχιάς.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Χαρακτηριστικό απόδοσης |
|---|---|---|
| Διαδικασία Παραγωγής | Ρολμένα ή κομμένα νήματα | Τα ρολά σπειρώματα παρέχουν ανώτερη αντοχή στην κόπωση |
| Βαθμός υλικού | Μέτριος-άνθρακας ή κράμα χάλυβα | Τυπικό εύρος βαθμών 1038 – 4140 |
| Εύρος δύναμης σύσφιξης | Ανά συνδετήρα | 8 – 15 kN (εξαρτάται από την εφαρμογή) |
| Ροπή εγκατάστασης | Εφαρμοσμένη περιστροφική δύναμη | Τυπικό εύρος 150 – 300 Nm |
| Αντίσταση απόσυρσης | Τελική ικανότητα έλξης- | 15 – 25 kN σε υγιή ξυλεία |
Προοπτική εγκατάστασης και συντήρησης:
- Βελτιστοποίηση γωνίας έλικας:Η γωνία καλωδίου νήματος υπολογίζεται για να παρέχει χαρακτηριστικά αυτο-ασφάλισης όπου η αντίσταση τριβής υπερβαίνει την οπίσθια-τάση κίνησης, αποτρέποντας την αυθόρμητη χαλάρωση υπό δόνηση χωρίς να απαιτούνται συμπληρωματικοί μηχανισμοί ασφάλισης.
- Ασύμμετρο προφίλ νήματος:Η φέρουσα πλευρά -έχει μεγαλύτερη γωνία από την πίσω πλευρά, βελτιστοποιώντας τη μετάδοση δύναμης κατά τη φόρτωση τάσης ενώ διευκολύνει την καθαρή εκκένωση του τσιπ κατά την εγκατάσταση.
- Σχεδιασμός Root Radius:Οι γενναιόδωρες ακτίνες στις ρίζες του νήματος εξαλείφουν τα σημεία συγκέντρωσης τάσεων που θα μπορούσαν να προκαλέσουν ρωγμές κόπωσης κάτω από τα φορτία κυκλικής τάσης που παρουσιάζονται σε εφαρμογές τροχιάς.
Συντήρηση & Λειτουργική Προοπτική
- Συσχέτιση ροπής-σε-τάση:Οι εδραιωμένες σχέσεις μεταξύ της εφαρμοζόμενης ροπής και της ανεπτυγμένης δύναμης σύσφιξης επιτρέπουν τον ακριβή έλεγχο της τάσης χρησιμοποιώντας βαθμονομημένα δυναμόκλειδα ή αυτοματοποιημένο εξοπλισμό εγκατάστασης.
- Προ-Απαιτήσεις γεωτρήσεων:Οι προδιαγραφές διαμέτρου πιλοτικής οπής ορίζονται για να παρέχουν βέλτιστη μετατόπιση υλικού-οι μικρού μεγέθους τρύπες κινδυνεύουν να σχιστούν, ενώ οι υπερμεγέθεις οπές μειώνουν την ικανότητα απόσυρσης.
- Βελτιστοποίηση ταχύτητας εγκατάστασης:Οι χοντρές βαθμίδες σπειρώματος επιτρέπουν την ταχεία εισαγωγή, διατηρώντας παράλληλα επαρκές βάθος εμπλοκής του σπειρώματος για την απαιτούμενη χωρητικότητα συγκράτησης, εξισορροπώντας την παραγωγικότητα της εγκατάστασης με την απόδοση.
