Σύστημα στερέωσης με βίδα ράγας

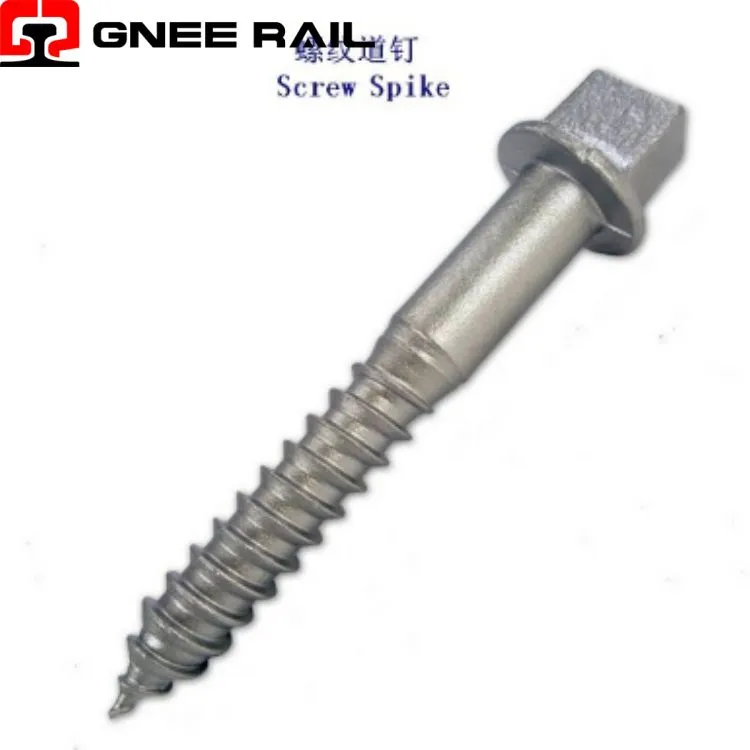

Το Railway Screw Spike είναι ένας συνδετήρας με ελικοειδές σπείρωμα κατασκευασμένος από ανθρακούχο ή κραματοποιημένο χάλυβα υψηλής αντοχής, σχεδιασμένο για στερέωση πλακών αγκύρωσης σιδηροτροχιάς ή απευθείας στερέωση σιδηροτροχιάς σε ξυλεία, σύνθετα ή κατασκευασμένα ξύλινα στρωτήρες μέσω περιστροφικής εισαγωγής. Διακρινόμενος από την τετράγωνη ή εξαγωνική κεφαλή κίνησης, το συνεχές σπειροειδές σπείρωμα που εκτείνεται σε ένα κωνικό ή αμβλύ σημείο και το προφίλ σπειρώματος που έχει διαμορφωθεί με ακρίβεια, αυτός ο συνδετήρας μετατρέπει τη στρεπτική είσοδο σε μετρήσιμη αξονική προφόρτιση που διατηρεί σταθερή δύναμη σύσφιξης καθ' όλη τη διάρκεια ζωής του.
Τεχνικές προδιαγραφές:
| Ιδιότης | Τεχνική Λεπτομέρεια | Δείκτης απόδοσης |
|---|---|---|
| Μέθοδος σχηματισμού νήματος | Τυλίγεται (-σχηματίζεται εν ψυχρώ) ή κομμένο | Ρολμένα νήματα: ανώτερη διάρκεια κόπωσης |
| Διαμόρφωση κεφαλής | Τετράγωνο, εξάγωνο ή στρογγυλό δίσκο | 5/8" – 1" σε διαμερίσματα τυπικά |
| Ονομαστική Διάμετρος | Διάμετρος στελέχους | 5/8" – 1" (16mm – 25mm) |
| Απόλυτη αντοχή σε εφελκυσμό | Υλική ικανότητα | 120 – 150 ksi (830 – 1035 MPa) |
| Προστασία από τη διάβρωση | Επικάλυψη ή επίστρωση | Γαλβανισμένο εν θερμώ-, μηχανικό γαλβανισμένο ή ξυλάνη |
Προοπτική εγκατάστασης και συντήρησης:
- Πολυ-Κοινή χρήση πλευρικού φορτίου:Η συνεχής εμπλοκή του σπειρώματος κατανέμει την εφαρμοζόμενη τάση σε 8-12 μεμονωμένες πλευρές σπειρώματος, μειώνοντας τη συγκέντρωση τάσεων σε οποιοδήποτε σημείο και επιτρέποντας υψηλότερη συνολική δύναμη σύσφιξης από τους κινούμενους συνδετήρες ισοδύναμης διαμέτρου.
- Βελτιστοποίηση διατμητικού επιπέδου:Το στέλεχος του συνδετήρα είναι τοποθετημένο στον ουδέτερο άξονα του τμήματος του στρωτήρα κάτω από κατακόρυφα φορτία σιδηροτροχιάς, ελαχιστοποιώντας τη συνδυασμένη αλληλεπίδραση-διατμητικής τάσης που θα επιτάχυνε την κόπωση σε άλλες διαμορφώσεις στερέωσης.
- Μείωση ροπής κάμψης:Η εμπλοκή με σπείρωμα πλήρους-μήκους εμποδίζει την κάμψη του προβόλου που επηρεάζει τις κινούμενες αιχμές κάτω από την πλευρική κίνηση της ράγας, περιορίζοντας τη φόρτωση του συνδετήρα κυρίως στην αξονική τάση.
Συντήρηση & Λειτουργική Προοπτική
- Ροπή-Πρωτόκολλο ελέγχου:Η τυχαία δειγματοληψία κατά την εγκατάσταση χρησιμοποιεί βαθμονομημένα δυναμόκλειδα για να επαληθεύσει ότι η εφαρμοζόμενη ροπή εμπίπτει εντός καθορισμένων ορίων, παρέχοντας στατιστική διασφάλιση της σωστής τάσης σε όλο τον εγκατεστημένο πληθυσμό.
- Σειρά-του-Συσχετισμού καρυδιών:Για κρίσιμες εφαρμογές, η γωνιακή περιστροφή από την πρώτη επαφή στην τελική θέση παρέχει ανεξάρτητη επαλήθευση ότι έχει επιτευχθεί η σωστή προφόρτιση, συμπληρώνοντας τη μέτρηση της ροπής.
- Μέτρηση μήκους με υπερήχους:Τα προγράμματα προηγμένης ποιότητας χρησιμοποιούν εκτενόμετρα υπερήχων για να μετρούν απευθείας την επιμήκυνση του συνδετήρα κατά την εγκατάσταση, καθορίζοντας την πραγματική δύναμη σύσφιξης ανεξάρτητα από τις μεταβλητές τριβής-ροπής.
Προμηθευτής Gnee Professional
