Κάγκελοe Σύστημα στερέωσης CLIP

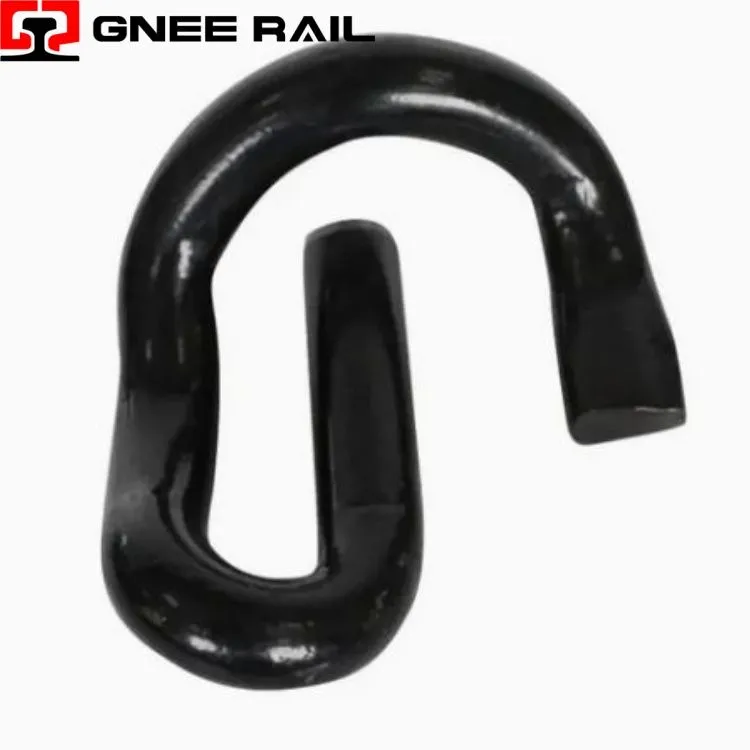

Το Railway e-Clip είναι ένα εξάρτημα στερέωσης από σφυρήλατο χάλυβα υψηλής-απόδοσης σχεδιασμένο για ελαστικά συστήματα στερέωσης σιδηροτροχιών. Λειτουργώντας ως μη-γραμμικό ελατήριο σταθερής δύναμης, χρησιμοποιεί μια ακριβή γεωμετρική κάμψη για την άσκηση παρατεταμένης δύναμης σύσφιξης στο πόδι της σιδηροτροχιάς, απορροφώντας αποτελεσματικά τα δυναμικά φορτία κρούσης από το τροχαίο υλικό. Σε αντίθεση με τους άκαμπτους συνδετήρες, αυτό το εξάρτημα διατηρεί την ακεραιότητα του μετρητή και προσφέρει υψηλή ηλεκτρική αντίσταση, ενώ ταυτόχρονα προσαρμόζει τη θερμική διαστολή και συστολή της ράγας, καθιστώντας το απαραίτητο για τη σύγχρονη υποδομή σιδηροτροχιάς από σκυρόδεμα.
Τεχνικές προδιαγραφές:
| Κατηγορία χαρακτηριστικών | Παράμετρος / Χαρακτηριστικό | Μετρική απόδοσης |
|---|---|---|
| Γεωμετρικός Τύπος | Μη-γραμμικό ελατήριο σταθερής δύναμης | Επαφή 2 σημείων (Δάχτυλο και φτέρνα) |
| Προδιαγραφές Υλικού | Χάλυβας ελατηρίου (π.χ. 60Si2Mn / 51CrV4) | Αντοχή εφελκυσμού: 1.300 – 1.500 MPa |
| Δύναμη σύσφιξης | Ονομαστικό φορτίο δακτύλου | 10 kN – 14 kN ανά κλιπ (στατικό) |
| Κόπωση Ζωή | Αντοχή Κύκλου Φορτίου | >5 εκατομμύρια κύκλοι @ απόκλιση 3 mm |
| Προστασία από τη διάβρωση | Αντιδιαβρωτική επίστρωση | Αντοχή σε ψεκασμό αλατιού > 800 ώρες (ISO 9227) |
Προοπτική εγκατάστασης και συντήρησης:
- Σταθερή δύναμη σύσφιξης:Σχεδιασμένο με συγκεκριμένο φορτίο στα δάχτυλα για να διατηρεί σταθερή δύναμη συγκράτησης-της ράγας παρά τους επαναλαμβανόμενους κύκλους φόρτωσης.
- Αντοχή στην κόπωση:Κατασκευασμένο από υψηλής ποιότητας-πυριτίου-χάλυβας ελατηρίου μαγγανίου για να αντέχει σε πάνω από 5 εκατομμύρια κύκλους δυναμικής καταπόνησης χωρίς μόνιμη παραμόρφωση.
- Υψηλή ικανότητα εκτροπής:Δυνατότητα υποδοχής σημαντικής κατακόρυφης ανύψωσης σιδηροτροχιάς (έως 12–15 mm) διατηρώντας παράλληλα την επαφή, αποτρέποντας τον εκτροχιασμό λόγω «άντλησης» του στρωτήρα.
Συντήρηση & Λειτουργική Προοπτική
- Εργαλείο-Δωρεάν εξαγωγή:Σχεδιασμένο για γρήγορη εγκατάσταση και αφαίρεση χρησιμοποιώντας μια απλή μονωμένη ράβδο μοχλού, εξαλείφοντας την ανάγκη για υδραυλικές πρέσες κατά τη συντήρηση της πίστας.
- Clear Visual Gauge:Διαθέτει ένα καθορισμένο κενό "τακουνιού-στο-ώμο" που επιτρέπει στους επιθεωρητές της πίστας να επαληθεύουν οπτικά το σωστό βάθος εισαγωγής και την τάση με ένα μετρητή go/no-gogauge.
- Μεμονωμένος-Χειρισμός τεμαχίου:Εξαλείφει την πολυπλοκότητα συναρμολόγησης που σχετίζεται με συστήματα κλιπ με βίδες, μειώνοντας τον αριθμό των χαλαρών εξαρτημάτων που απαιτούνται ανά κάθισμα ράγας.
