↵Σύστημα στερέωσης πλάκας ράγας

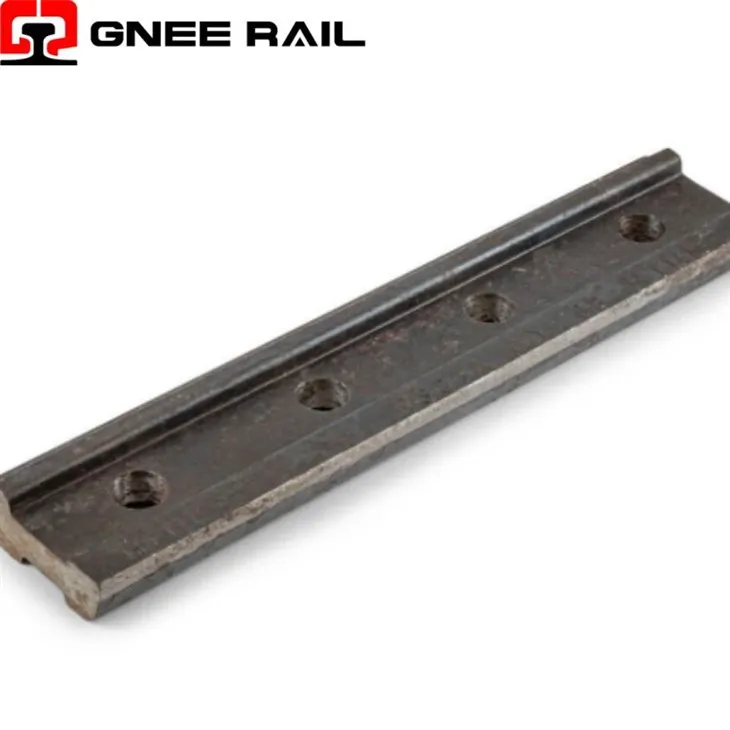

Μια πλάκα ψαριών σιδηροδρόμου (επίσης γνωστή ως ράβδος σύνδεσης ή ράβδος σύνδεσης) είναι ένα κρίσιμο δομικό εξάρτημα που χρησιμοποιείται για την ένωση δύο άκρων σιδηροτροχιάς μεταξύ τους σε έναν σύνδεσμο σιδηροτροχιάς. Κατασκευασμένο από χάλυβα μέτριας ή υψηλής περιεκτικότητας σε άνθρακα-και αποτελείται από ένα ζεύγος συμμετρικών μεταλλικών πλακών που βιδώνονται στο πλέγμα (πλευρά) κάθε σιδηροτροχιάς, δημιουργώντας μια μηχανική σύνδεση που μεταφέρει φορτία μεταξύ παρακείμενων τμημάτων σιδηροτροχιάς.
Τεχνικές προδιαγραφές:
| Αποψη | Τυπική πλάκα ψαρέματος | Συμβιβασμός Fishplate | Joggled Fishplate |
|---|---|---|---|
| Πρωτεύουσα Λειτουργία | Συνένωση πανομοιότυπων σιδηροδρομικών τμημάτων | Συνένωση διαφορετικών προφίλ/τμημάτων σιδηροτροχιών | Αντιμετώπιση διαφορών ύψους σιδηροτροχιών |
| Σύνθεση Υλικού | Μέτριο-ανθρακοχάλυβας με προστατευτική επίστρωση | Ειδικά προφίλ μεσαίου-ανθρακοχάλυβα | Σφυρήλατο ατσάλι με σχέδιο offset |
| Ηλεκτρικές Ιδιότητες | Αγώγιμος | Αγώγιμος | Αγώγιμος |
| Τυπικές Εφαρμογές | Γενικές αρθρώσεις σιδηροτροχιών, προσωρινές επισκευές | Ζώνες μετάβασης μεταξύ διαφορετικών τύπων σιδηροτροχιών | Μεταβάσεις ύψους σιδηροτροχιών σε ισόπεδες διαβάσεις |
| Εστίαση στη συντήρηση | Στεγανότητα μπουλονιών, ανίχνευση ρωγμών, παρακολούθηση φθοράς | Παρακολούθηση ευθυγράμμισης, παρατήρηση σχεδίων φθοράς | Παρακολούθηση διαφορικού ύψους, ασφάλεια μπουλονιών |
| Πολυπλοκότητα εγκατάστασης | Μέτριος | Υψηλό (απαιτεί ακριβή ευθυγράμμιση) | Μέτριος |
| Συμβατότητα Common Rail | Ταιριασμένα μόνο τμήματα σιδηροτροχιών | Δύο διαφορετικά σιδηροδρομικά τμήματα | Ράγες με υψομετρικές διαφορές |
Λειτουργική & Μηχανική Προοπτική
Γέφυρα Μεταφοράς Δομικών Φορτίων: Η βασική χρησιμότητα είναι η δημιουργία μιας μηχανικής γέφυρας που μεταφέρει κάθετες, πλευρικές και διαμήκεις δυνάμεις μεταξύ δύο άκρων σιδηροτροχιάς, διατηρώντας τη δομική συνέχεια όπου η πλήρης συγκόλληση δεν είναι δυνατή ή πρακτική.
Διατήρηση γεωμετρικής ευθυγράμμισης: Σφίγγοντας σφιχτά και στους δύο ιστούς σιδηροτροχιάς, οι πλάκες ψαριών διασφαλίζουν την ακριβή ευθυγράμμιση των κεφαλών των σιδηροτροχιών, διατηρώντας το κατάλληλο εύρος τροχιάς, το σταυρό-και τη γεωμετρία των γραμμών στη διεπαφή της άρθρωσης.
Διαχείριση θερμικής διαστολής: Σε παραδοσιακές αρθρώσεις ή σε συγκεκριμένες τοποθεσίες, οι πλάκες ψαριών επιτρέπουν την ελεγχόμενη διαμήκη κίνηση μεταξύ των άκρων της σιδηροτροχιάς για την προσαρμογή των δυνάμεων θερμικής διαστολής και συστολής.
Συντήρηση & Λειτουργική Προοπτική
- Κόμβος συστήματος σηματοδότησης:Λειτουργεί ως κρίσιμος κόμβος στη σηματοδότηση κυκλώματος τροχιάς. Οι μονωμένες πλάκες ψαριών παρέχουν την απαραίτητη ηλεκτρική διακοπή για τον καθορισμό των τμημάτων του μπλοκ, καθιστώντας τα απαραίτητα για την υποδομή σηματοδότησης ασφαλείας.
- Modularity and Retrofit Enabler:Διευκολύνει την κατασκευή αρθρωτών τροχιών, την αντικατάσταση τμημάτων και τις επισκευές πεδίου χωρίς να απαιτούνται κινητές εγκαταστάσεις συγκόλλησης, προσφέροντας υλικοτεχνική ευελιξία για συντήρηση και αναβαθμίσεις δικτύου.
- Ακουστική και υπογραφή κραδασμών:Δημιουργεί μια ευδιάκριτη, προβλέψιμη ακουστική υπογραφή και μοτίβο δόνησης "κλικ-κλακ", το οποίο, αν και αποτελεί μειονέκτημα για τον θόρυβο, παρέχει μια ηχητική επιβεβαίωση της διέλευσης του τροχού για ορισμένα συστήματα παρακολούθησης.
