ΚάγκελοΣύστημα στερέωσης SKL CLIP

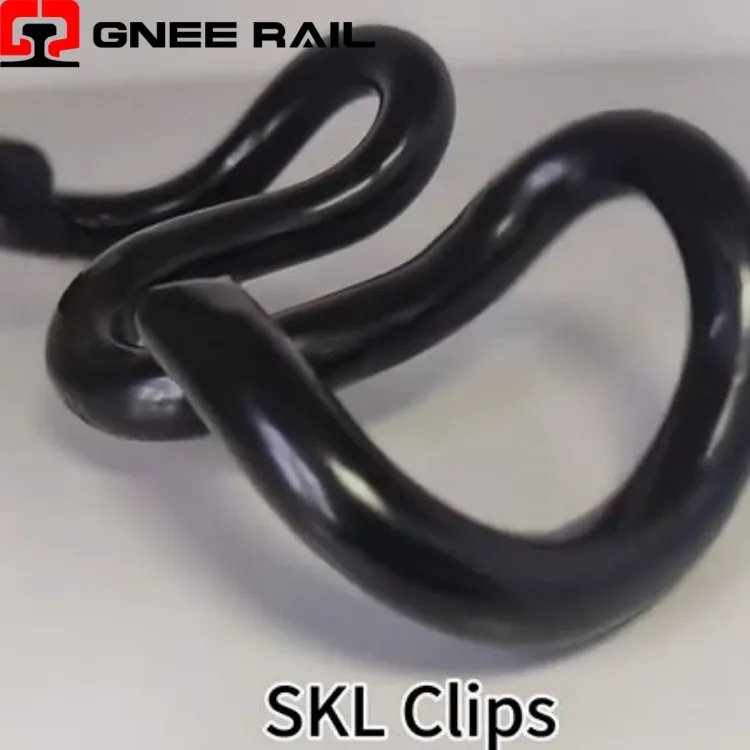

Το Railway SKL Clip είναι ένα -σχήματος V, ελαστικό ελατήριο στερέωσης κατασκευασμένο από υψηλής απόδοσης-μικρο-κράμα χάλυβα ελατηρίου μέσω διεργασιών ακριβείας θερμής-σφυρηλάτησης και ελεγχόμενης θερμικής επεξεργασίας, ειδικά σχεδιασμένο για άμεση στερέωση σε στρωτήρες από σκυρόδεμα μέσω τυποποιημένου χύτευσης{4}. Διακρινόμενος από τη συμμετρική διαμόρφωση διπλού-βραχίονα και τη χαρακτηριστική γεωμετρία της κορώνας, αυτός ο συνδετήρας λειτουργεί με μια καθαρή αρχή κάμψης όπου τα δύο πόδια εκτρέπονται ελαστικά προς τα έξω κατά την εγκατάσταση, μετατρέποντας την εφαρμοζόμενη κατακόρυφη δύναμη σε παρατεταμένη οριζόντια πίεση σύσφιξης στο πόδι της ράγας.
Τεχνικές προδιαγραφές:
| Παράμετρος | Προσδιορισμός | Χαρακτηριστικό απόδοσης |
|---|---|---|
| Γεωμετρικός Τύπος | Σε σχήμα V, συμμετρικό διπλό-βραχίονα | Αρχή καθαρού ελατηρίου κάμψης |
| Ταξινόμηση υλικών | Χάλυβας με μικρο-κράμα ελατηρίου | Αντοχή διαρροής 1.100 – 1.300 MPa |
| Μέθοδος Εγκατάστασης | Κάθετη εισαγωγή με υδραυλικό ή χειροκίνητο εργαλείο | Δύναμη εισαγωγής 20 – 35 kN |
| Ελαστική παραμόρφωση | Μετατόπιση βραχίονα από ελεύθερη κατάσταση | 20 – 28 mm ανά βραχίονα |
| Θερμοκρασία σέρβις | Πλήρες εύρος λειτουργίας | -45 μοίρες έως +65 μοίρες |
Προοπτική εγκατάστασης και συντήρησης:
- Βελτιστοποιημένη ακτίνα κορώνας:Το παραβολικό προφίλ κορώνας κατανέμει ομοιόμορφα την τάση κάμψης σε όλο το πλάτος του κλιπ, εξαλείφοντας τις τοπικές συγκεντρώσεις τάσεων που θα επιταχύνουν την κόπωση σε απλούστερες διαμορφώσεις ελατηρίου V-.
- Μεταβλητό πάχος διατομής:Η διατομή-λεπτύνει προοδευτικά από την κορώνα μέχρι τα δάχτυλα των ποδιών, ταιριάζοντας την κατανομή του υλικού με το περίβλημα της ροπής κάμψης και μειώνοντας την περιττή μάζα όπου τα επίπεδα τάσης είναι χαμηλότερα.
- Τοποθέτηση ουδέτερου άξονα:Το γεωμετρικό κέντρο είναι στρατηγικά τοποθετημένο για να διασφαλίζει ότι οι τάσεις εφελκυσμού και συμπίεσης παραμένουν ισορροπημένες σε όλο το εύρος ελαστικής παραμόρφωσης, μεγιστοποιώντας τη διάρκεια ζωής της κόπωσης.
Συντήρηση & Λειτουργική Προοπτική
- Προοδευτική Δέσμευση:Οι βραχίονες με κλιπ είναι σχεδιασμένοι με κωνικό καλώδιο-που εμπλέκει σταδιακά τις τσέπες των ώμων κατά την εγκατάσταση, μειώνοντας τις δυνάμεις εισαγωγής αιχμής και επιτρέποντας ομαλή, ελεγχόμενη τοποθέτηση.
- Ακουστική επιβεβαίωση καθίσματος:Ένα ευδιάκριτο κούμπωμα ή κλικ συμβαίνει όταν οι βραχίονες του κλιπ συνδέονται πλήρως με τα χαρακτηριστικά συγκράτησης των ώμων, παρέχοντας στους χειριστές άμεση ακουστική ανάδραση της σωστής εγκατάστασης.
- Πάνω από-Πρόληψη εισαγωγής:Τα μηχανικά στοπ που είναι ενσωματωμένα στη διεπαφή ώμου αποτρέπουν την υπερβολική παραμόρφωση του κλιπ πέρα από το όριο ελαστικότητας, προστατεύοντας από πλαστική παραμόρφωση κατά την εγκατάσταση.
